コンセントチップ用 露出配線ボックス (1口用および2口用)

コンセントチップ用 露出配線ボックス (1口用および2口用)
ボックス部図面(pdf)   1口用フェースプレート部図面(pdf)
取付枠部図面(pdf)   2口用フェースプレート部図面(pdf)

●コンセントチップ用の露出配線ボックスです。



  (写真はWTF7002-BOXSETにCCC-LHDMI-WH-KHおよびCCC-LUSB3A-WH-KHを組合せた取付例です。)

●ボックス部分は金属となっております。
●1口用と2口用をご用意しております。

●配線を引き出すノックアウトは天地・両側面および背面の5ヵ所あります。


●天地・側面のノックアウトはメタルモールのA型(25.4×11.5㎜)、B型(40.4×20㎜)の両用となっております。

●ボックスの背面は外すことができます。

●以下【取付可能コンセントチップ】に記載以外のコンセントチップはケーブルのコネクタがボックスに干渉するため取り付けることができません。
●商品の納品形態は商品写真のように組み立てられておらず、【商品構成】の商品が個々に個装されております。お客様にて組み立てをお願いします。


【商品構成】
ボックス・・・・DZB271KW(パナソニック製メタルボックス)
コンセントチップ取付枠・・・・WTF3710K(パナソニック製絶縁枠)

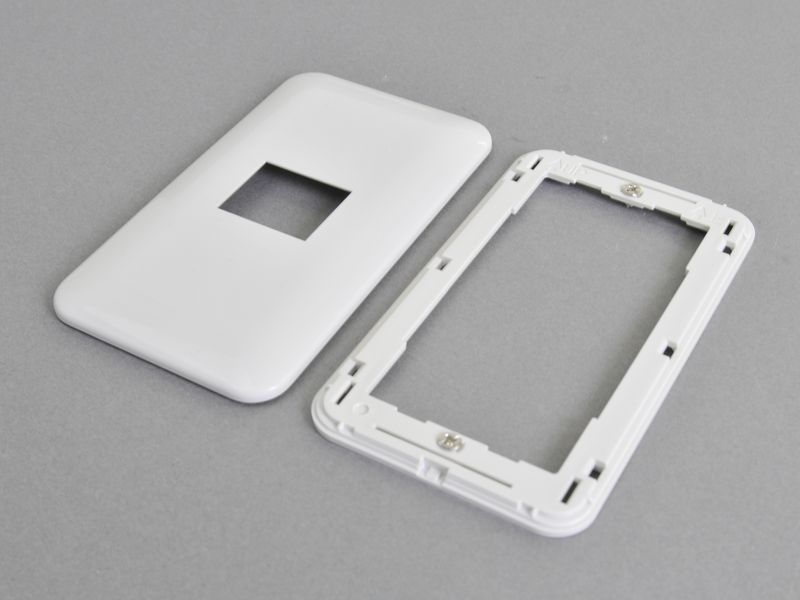

フェースプレート・・・・WTF7001W(1口用コスモ)または、WTF7002W(2口用コスモ)

     DZB271KW             WTF3710K           WTF7001W(2口用はWTF7002Wとなります。)


【取付推奨コンセントチップ】
HDMI端子
FU-HDMI9A
FU-HDMI-200
CCC-LHDMI-WH-KH

USB端子
FU-USBA-200
CCC-LUSB3A-WH-KH

LAN(RJ45)端子
FU-RJ45-C6
CC-C6A-PD-WH-KH
CC-L-C6-WH-KH

VGA端子
FU-HD15-200

RCA映像
FU-RCA-200
FA-2400-RCA

RCA音声
FU-2RCA-200
FA-2400-2RCA

3.5㎜ステレオミニ端子
FU-35M-200
FU-35M2-200
FA-2400-PHJ
FA-2400-MIC-PHJ

電話(RJ11、RJ12)用
FU-RJ12

他にも以下の電源コンセントやUSB給電用コンセントも取付けができます。
NDG2111WW 1口用コンセント ニューホワイト 【東芝】
NDG2311WW 1口用抜止コンセント ニューホワイト【東芝】
NDG2111EWW 1口用接地コンセント ニューホワイト 【東芝】
NDG2311EWW 1口用抜止接地コンセント ニューホワイト 【東芝】
USB-R3703W 給電用1口用USBコンセント 寺田電機製作所 【TERADA】
N-USB0241 給電用1口用USBコンセント NOATEK 【ノア】


【ご注意】
◆ボックス本体の深さは50.5㎜となっております。ケーブルの接続によりそれを超える場合は使用できません。ケーブルの曲げ半径なども十分ご考慮ください。アングル方向にケーブルを引き出したスナップインケーブルやケーブル径の細いスナップインケーブルの使用をお勧めします。

型番 タイプまたは長さ 単価 数量 カート
WTF7001-BOXSETコンセントチップ
1口用
¥ 1,315
(税込み ¥ 1,446)

まとめ買い見積依頼(50本以上)
WTF7002-BOXSETコンセントチップ
2口用
¥ 1,315
(税込み ¥ 1,446)

まとめ買い見積依頼(50本以上)
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分~1時間ほどでお見積りを回答いたします。
