防水防塵 HDMIケーブル　　Aオス－防水防塵Aオス（防水防塵パネルマウント中継アダプタ HDMIAC-P3CSJ-WCP向けの専用ケーブル）

図面（pdf）       RoHS適合書

●防水防塵パネルマウント中継アダプタHDMIAC-P3CSJ-WC専用のHDMIケーブルです。
●片側が通常のAオス、もう一方が防水防塵対応のAオスのUSBケーブルで、防水防塵対応のAオス端子側を防水防塵パネルマウント中継アダプタのUSB2AC-P3CSJ-WCPまたはUSB2AC-P3CRJ-WCPに接続します。
●防水防塵対応のHDMIオス端子は、ＩＰ６６に準拠した防塵防水構造です。
●ケーブル長さは2mです。
●中継アダプタHDMIAC-P3CSJ-WCPとの接続方法は、以下の通りです。

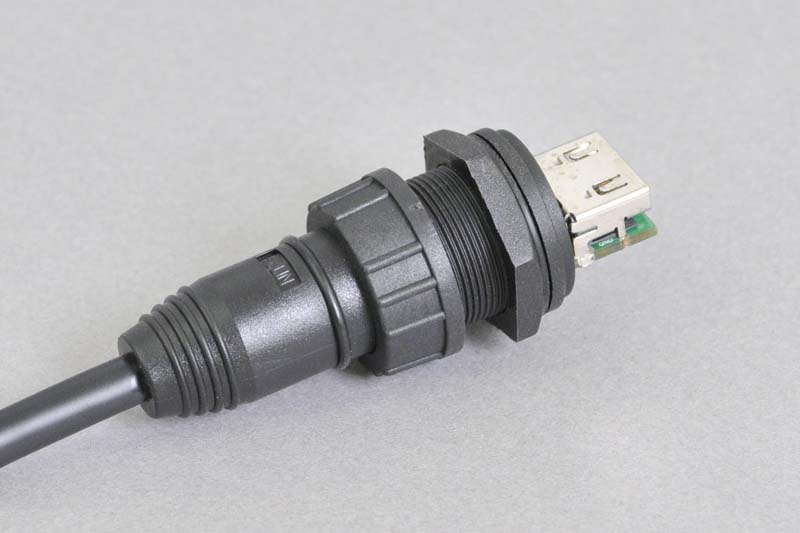

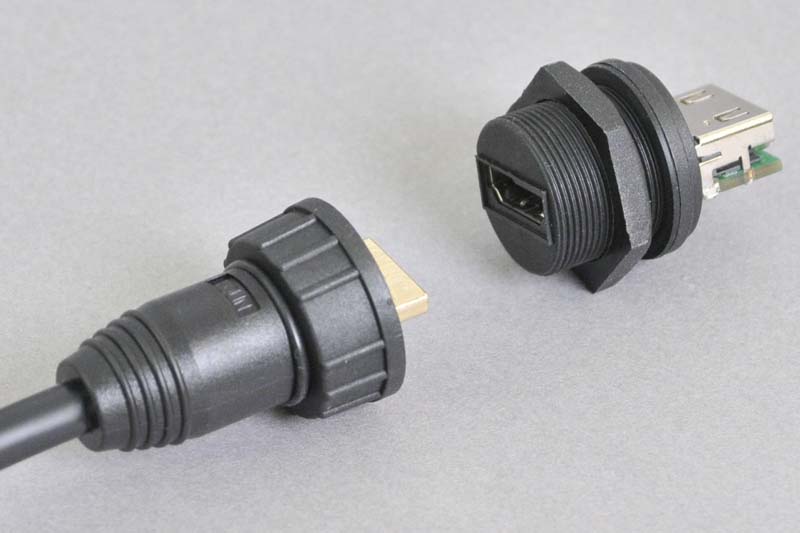

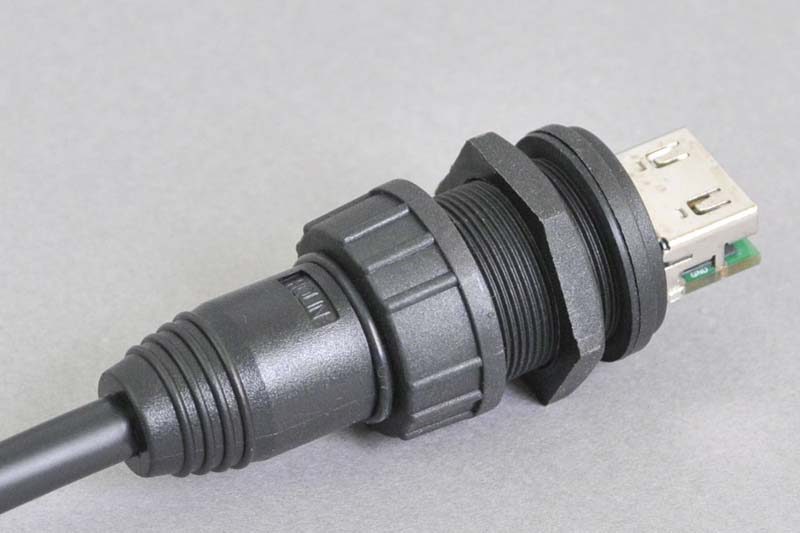

防塵カバーを引いてオス端子を出す	オス端子を中継アダプタに挿入する	防塵カバーを中継アダプタにネジ込みます

●ＩＰ６６に対応していますので、『完全な防塵構造（粉塵の侵入が完全に防護されている構造）』で、かつ『いかなる方向からの水の直接噴流（3mの距離から前方向に12.5ﾘｯﾄﾙ/分・30kpaの噴流水を3分間）によっても有害な影響を受けない』 防塵・防水性能を有しています。
●HDMI Ethernetチャネル（HDMI HEC）に対応しています（ただし当該機能に対応した機器が必要です）。
●当ケーブルはHDMI Ver 1.4規格（High Speed HDMI Cable with Ethernet）に適合し、4K×2K解像度（3840×2160：30pおよび4096×2160：24p）に対応しています（ただし当該機能に対応した機器が必要です）。
　※なお、HDMI Ver.1.4規格や4K×2K解像度での伝送には、HDMI Ver.1.4規格や4K×2K解像度またはその上位互換の規格に対応した機器を接続し、かつHDMI Ver.1.4規格や4K×2K解像度またはその上位互換の規格に対応したケーブルで配線する必要があります（配線経路に一部でもHDMI Ver.1.4規格や4K×2K解像度に対応していない要素がある場合はHDMI Ver.1.4規格や4K×2K解像度での伝送を実現することはできません。
●HDMI規格ですので、音声信号の伝送にも対応しています。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
◆接続可能な防水防塵パネルマウント中継アダプタは、こちらのHDMIAC-P3CSJ-WCPです。
　（アダプタHDMIAC-P3CSJ-WCP専用のケーブルですので、他の防水防塵中継アダプタには接続できませんので、ご注意ください）
　　　　　

【ご注意】
◆防水防塵コネクタ側の勘合ネジの締め込みは必ず素手で行い、過大な力での締め込みは行わないでください。
　防水防塵コネクタ側の勘合ネジは樹脂製ですので、過大な力での締め込むとネジが破損する場合がありますのでご注意ください（ましてや工具などを使って勘合ネジを締めることは絶対に避けてください）。
　なお本商品の防水防塵コネクタ側の勘合ネジは、ネジが最後に止まるまでは締め込むことはできません。ある程度締め込んだ位置で勘合ネジの締め込みを止めるようにしてください。
◆当ケーブルを使用したHDMI1.4規格通信での機器間の最大伝送距離は「５メートルまで」です。
