コンセント取付ガイドチップ（ヨコ取付用）クロ

図面(pdf)   RoHS適合書     取付方法

●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する【クロ色】の保持具です（スナップイン中継コネクタの取付事例は下記写真）。
　　　　　　　
●また、市販のパナソニックのコンセントプレート（フルカラーやコスモなど）へも、パナソニックの取付枠（WN3700やWN3710やWTF3710Kなど）に取り付けることで使用することが可能です。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
※パナソニックの新シリーズ・アドバンス、SO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【取付例】
◆当社のガイドチップ専用フェースプレート（角型）への取付例
◆当社のガイドチップ専用フェースプレート（角丸型）への取付例
◆パナソニック製WN6009への取付例
◆他社製家具用コンセントへの取付例

【取付方法】
◆ガイドチップへのスナップイン中継コネクタの取付方法はこちら
◆ガイドチップ専用フェースプレート（SY-N-XシリーズやSY-N10-Xシリーズ）への取付方法はこちら
◆市販の取付枠への取付方法はこちら
◆ガイドチップ専用フェースプレート（SY-N-XシリーズやSY-N10-Xシリーズ）の壁面への取付方法はこちら

【関連商品】
ガイドチップを取り付けられる弊社のフェースプレートは下記に掲載しております。

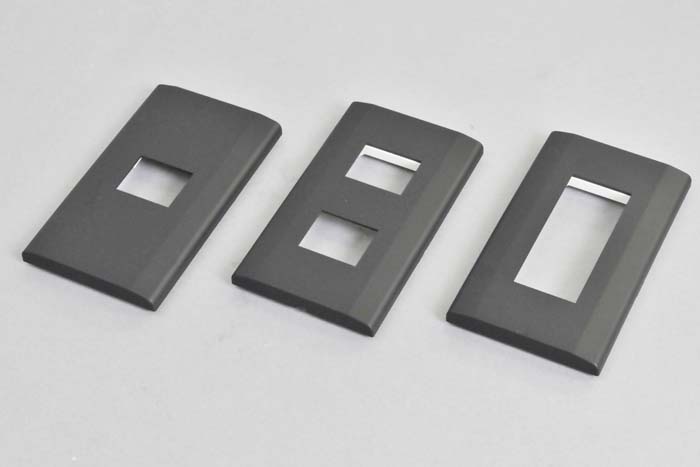

コンセント取付ガイドチップ専用フェースプレート（角型、黒色）

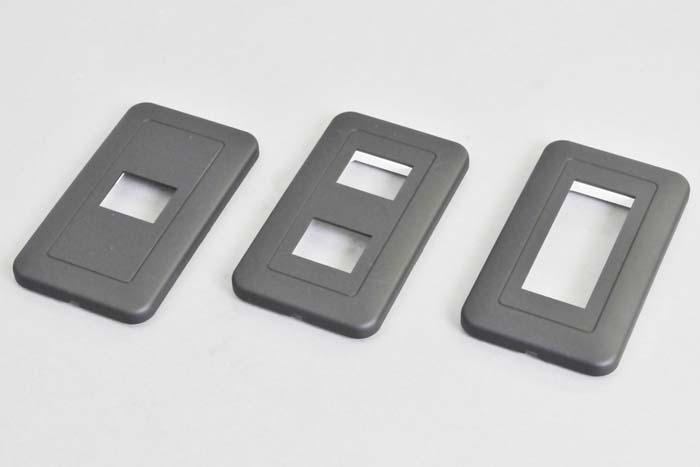

コンセント取付ガイドチップ専用フェースプレート（角丸型、黒色）
　　　　　　　　　　　　　　　　

【ご注意】
◆当該ガイドチップにスナップイン中継コネクタを装着する方法や手順には固有の方法がありますので、上記に掲載の『ガイドチップへのスナップイン中継コネクタの取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、当該ガイドチップにスナップイン中継コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆ヨコ型ガイドチップ（SY-NWT-KV-BK）よりタテ型ガイドチップ（SY-NWT-KH-BK）の方がスナップイン中継コネクタの取付けが多少し易くなっております。
