スナップイン中継コネクタ、両側RJ-45メス筒型、背面アングル方向配線引き出しタイプ（LAN配線用、CAT6対応） 【在庫限り販売中止】
 |
|
【販売中止予定】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお本商品販売中止後には後継品を発売する予定です。
●カテゴリ6までのLANケーブルを中継するためのスナップイン取付型の中継アダプタです。
●背面側が９０°アングル方向へケーブルを引き出して配線するタイプのアダプタですので、背面が狭い場所での利用に最適です。使用するガイドチップの種類によって、ケーブル引き出し方向を上下左右の４方向の選択が可能です（下記参照）。
●タテ型のガイドチップのSY-NWT-KH-WHやSY-NWT-KH-BKに取り付ければ、下記のように上方向または下方向にケーブルを引き出せます。
 |  |
●ヨコ型のガイドチップのSY-NWT-KV-WHやSY-NWT-KV-BKに取り付ければ、下記のように左方向または右方向にケーブルを引き出せます。
 |  |
●両側RJ-45メスコネクタのアダプタですので、背面側にもRJ-45コネクタ付きのLANケーブルが直接接続可能です。
●宅内配線やデジタルサイネージに最適な、ブランクAVコンセントや19インチラック用パッチパネルにも取付可能です。
さらに、ベゼルを使用すれば専用パッチパネル以外のパネル（板物）への取り付けも可能です。
 |  |  |

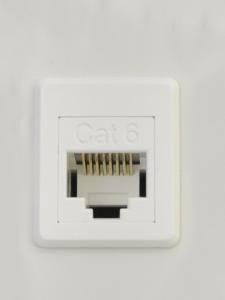

| ≪パッチパネル取付例≫ | ≪スナップイン中継用ベゼル≫ | ≪ベゼル取付例≫ |
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●RoHS指令適合品 ⇒⇒適合判定基準は、こちらをご覧ください。
【関連商品】
下記の関連商品も合わせてご検討ください。
◆壁面埋込コンセントプレート（フェースプレート） ※取付ガイドチップが必要です。
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。
 |  |  |  |
 |  |  |
 |  |  |
【取付例】
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例
◆他社製家具用コンセントへの取付例（当社のガイドチップを使用）
※取付例写真で使用しているスナップイン中継コネクタは代表例です。
【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
◆壁内側のケーブル引出し方向はケーブルが干渉するため、他のスナップイン中継コネクタは取り付けれません。
◆弊社ではスナップイン端子を直接パネル板などへ取り付けることは推奨しておりません。スナップイン端子を直接パネル板などへ取り付ける場合は、下記のベゼル（型番：3013BUS12WH/3013BUS12BK）を介して取り付けていただくことを推奨しております。
|
ベゼルの取付可能なパネルの仕様条件は、下記の通りです。 ・板厚＝1.4mm～1.5mm （塗装を施している場合は塗装後の厚さです） ・取付穴開口形状＝タテ24.1mm×ヨコ16.8mmの角穴 （塗装を施している場合は塗装後の開口寸法です） |
