ローゼット（2対2、CAT6 UTP LANケーブル用中継配線ボックス（露出ボックスタイプ）、RJ-45モジュラージャック2個内蔵）　【在庫限り販売中止】

図面（pdf）   RoHS適合書     配線方法（pdf）

【販売中止方向】
本商品は在庫が無くなり次第、販売中止となる予定ですので予めご了承ください。
なお後継商品のご用意はありませんので、ご了承ください。

●2本のUTPケーブル（LANケーブル）を2対2で中継配線するための配線器具です。

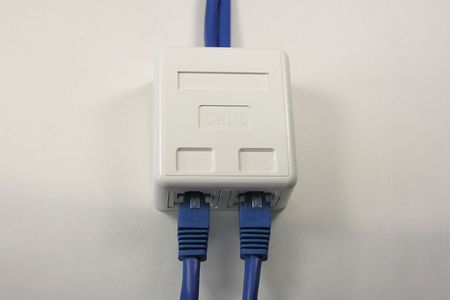

●UTPケーブル（LANケーブル）を狭小箇所にて脱着して使用する場合などに大変便利です（配線例の写真はこちら）。
●２つのRJ-45モジュラージャックを内蔵しています（こちらの写真をご参照ください）。
●Ethernet通信で使用する場合は、1000BASE-Tのカテゴリー６までの通信に対応しております。
●電線は片側を圧接接続で配線します（こちらの写真をご参照ください）。
●芯線太さがAWG22～AWG26の単線、またはAWG24のより線の電線を配線することができます。
●2箇所の穴（Φ3.05mm）を使って付属のネジで壁面などへ固定することができます。また付属の両面テープを使って壁などに貼り付けることも可能です。
●RoHS指令適合品　⇒⇒適合判定基準は、こちらをご覧ください。

【配線方法】
◆取付方法や配線手順はこちらをご参照ください。

【付属品】
●キャップ・・・2個

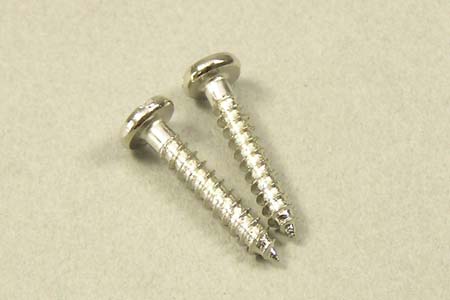

●取付用M3ネジ（長さ20mm）・・・2本

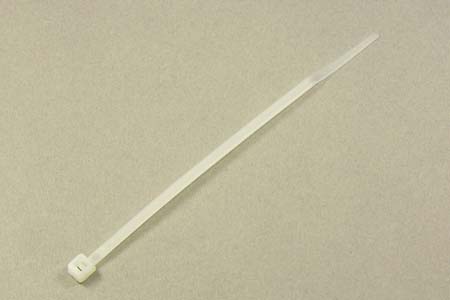

●結束バンド・・・1本

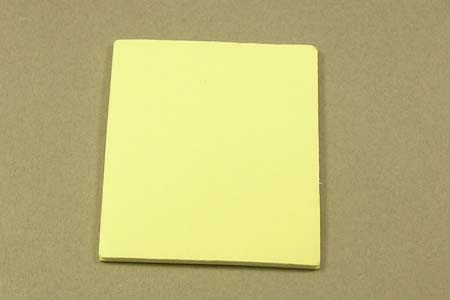

●両面テープ・・・1枚

【関連商品】
下記の関連商品も合わせてご検討ください。
◆簡易型圧接工具（TS-318）
LAN配線だけでなく、下記に掲載のUTPケーブルを使って延長・分岐するビデオ信号伝送機器の配線にも使用できます。

【ご注意】
●上記した太さ以外の電線は配線しないでください。
●ケーブル径により電線引き込み部分を割り取る必要があります（上記の配線手順をご参照ください）。
●ケーブルの圧接作業には、簡易型圧接工具TS-318などの圧接工具が必要です。
