スナップイン中継コネクタ USBコネクタ（片側Bコネクタ メス/片側Aコネクタ メス 黒）
 |
|
●パソコンの周辺機器接続等に使われる、片側がAタイプのUSBコネクタ、片側がBタイプのUSBコネクタのスナップイン中継コネクタです。
●USB2.0に対応しています。
●本体色はクロ色です。

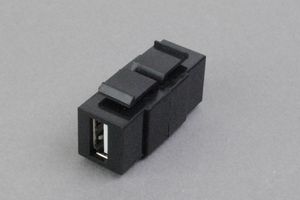

●コネクタ形状は、USBのAメス－Bメスの中継アダプタ型です（Aメスコネクタ側から見た写真はこちら)。
つまり、ガイドチップに当商品のBメス側を取り付ければ壁やパネルの内側にはAオスコネクタのUSBケーブルで配線でき、ガイドチップに当商品のAメス側を取り付ければ壁やパネルの内側はBオスコネクタのUSBケーブルで配線することができます。
 |  |
 |  |  |

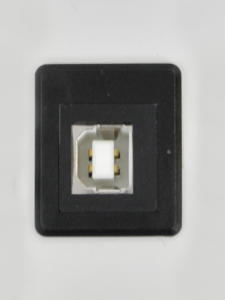

| ≪パッチパネル取付例≫ | ≪スナップイン中継用ベゼル≫ | ≪ベゼル取付例≫ |
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●どちら側も壁面側にすることができます。
●従来のタイプからモールドタイプに変更したためホコリの侵入を防ぎ、意匠もすっきりします(写真はこちら)。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。
【関連商品】
下記の関連商品も合わせてご検討ください。
◆USB3.0規格対応品は、こちらのスナップイン中継ケーブル。
◆ガイドチップを介して、以下のフェースプレートに取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型、黒色）
コンセント取付ガイドチップ専用フェースプレート（角丸型、黒色）
 |  |
◆スナップイン中継ケーブル、USB(Aコネクタ)メス‐USB(Aコネクタ)メス壁面内の奥行きが少ない場合はこちらが便利です。
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。
 |  |  |  |
 |  |  |
 |  |  |
【取付例】
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例

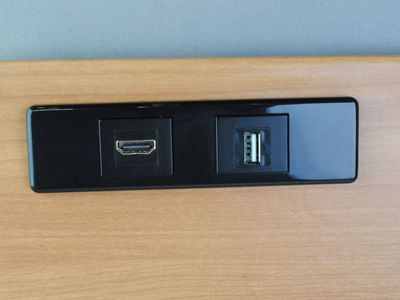

◆他社製家具用コンセントへの取付例（当社のガイドチップを使用）
※取付例写真で使用しているスナップイン中継コネクタは代表例です。
【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。
◆弊社ではスナップイン端子を直接パネル板などへ取り付けることは推奨しておりません。スナップイン端子を直接パネル板などへ取り付ける場合は、下記のベゼル（型番：3013BUS12WH/3013BUS12BK）を介して取り付けていただくことを推奨しております。
|
ベゼルの取付可能なパネルの仕様条件は、下記の通りです。 ・板厚＝1.4mm～1.5mm （塗装を施している場合は塗装後の厚さです） ・取付穴開口形状＝タテ24.1mm×ヨコ16.8mmの角穴 （塗装を施している場合は塗装後の開口寸法です） |
