LAN（CAT5E）　パネルマウント中継アダプタ　【防塵・防水、IP66対応】　シールド（STP）タイプ　筒型　先端キャップ付き

図面   RoHS適合書     パネルカット寸法

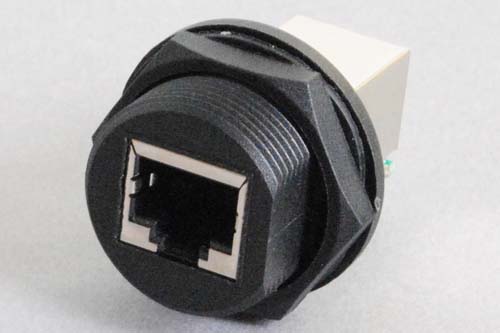

●パネルマウントが可能なRJ-45メス端子の中継アダプタです（正面側・背面側ともにメスの端子です（正面写真はこちら、背面写真はこちら）。
　　　　　
●CAT5Eのシールド端子（STP端子）ですので、1000BASE－TXの高速イーサネット通信が可能です。
●ＩＰ６６に対応していますので、『完全な防塵構造（粉塵の侵入が完全に防護されている構造）』で、かつ『いかなる方向からの水の直接噴流（3mの距離から前方向に12.5ﾘｯﾄﾙ/分・30kpaの噴流水を3分間）によっても有害な影響を受けない』 防塵・防水性能を有しています。

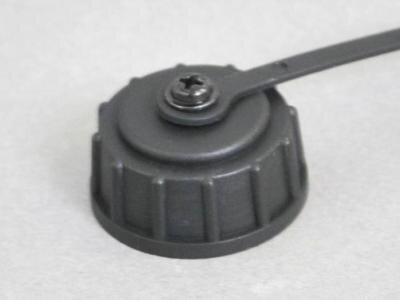

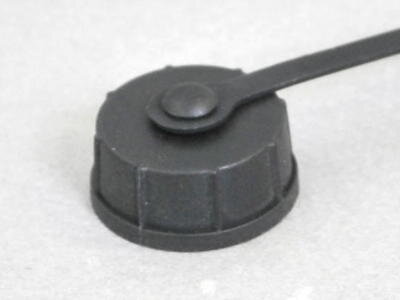

●防塵・防水用のネジ取付式のキャップ（写真はこちら）が付属しています（防塵キャップ取付時の事例写真はこちらおよびこちら）。
　　　　　　　　　　
●取り付けるパネルの推奨最大厚さは4mmで、推奨する最少の取付ピッチは32mmです（ただし大型ナットをネジ締めする際の使用工具の大きさは考慮していない寸法値ですので予めご了承ください）。
●パネルカット形状は、取付ネジ穴加工が不要な丸穴＋回り止めの加工穴のみの形状です（下図）ので、パネルカットの加工が簡単です（パネル側に回り止めを施さない場合は単にφ20.7mmの丸穴加工だけでもかまいません）。
　　　　　　
●パネルへの取り付けは１つの大型ナットによるネジ締め構造なので、取付作業が簡単です。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
