パネルマウント取付枠セット　黒色ヨコ型ガイドチップ

WZ6371図面   SY-NWT-KV-BK図面   RoHS適合書   WZ6371仕様書   ｶﾞｲﾄﾞﾁｯﾌﾟ組立関係

【特長】
●本商品は下記事例写真のように、任意のスナップイン中継コネクタをパネル板に取り付ける際に使用するベゼルを構成できるガイドチップと金属取付枠のセット商品です。
　　　　　　　　　　　　　　　　　　　　　　　　

●この商品は黒色ヨコ型のガイドチップの【SY-NWT-KV-BK】と小型取付枠（M3タップ型）の【WZ6371B】をセットにして納品する商品です。なお弊社を出荷する際は、上記写真のように小型取付枠にガイドチップを組み込んた状態での納品ではありませんので予めご了承ください。

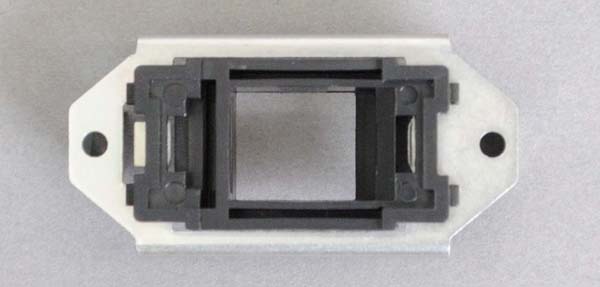

●所定のパネルや壁面にM3ネジだけで所定のパネルや壁面に自由にパネルマウント取付が可能なコンセントチップ用のガイドチップです（背面から見た写真はこちら）。
●下記の【関連商品】に掲載のスナップイン中継コネクタやスナップイン中継ケーブルを取り付けて、各種の端子をパネル板などにマウントできるようにする取付枠のセット商品です。
●取付可能なパネルや壁面の仕様やパネルカット寸法は、こちらの【WZ6371仕様書】をご参照ください。
　　　　　
●小型取付枠とガイドチップは非常に薄型の形状ですので、厚さの薄いパネルやスペースの無い場所への設置に適した商品です（ただし中継コネクタの長さと平面の配線スペースにはご注意ください。小型取付枠とガイドチップのみを取り付けた状態の厚さ方向の写真はこちら）。
　　　　　
●厚み方向の寸法関係はこちらに掲載の図面の通りです。ガイドチップの正面（端子の接続面）は小型取付枠より4.45mm出っ張りますので、取り付けるパネル厚さが4.45mm未満であればガイドチップやコンセントチップの正面（端子の接続面）はパネルの板厚内に沈み込むことはなく、計算上は4.45mm－パネル板厚の分だけパネル面より出っ張ることになります。
　　　　　
●なお、取付用のM3ネジは付属しておりませんので、お客様にてご用意ください。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【SY-NWT-KV-BKについて】
●弊社のスナップイン中継コネクタやスナップイン中継ケーブル（下記の【関連商品】を参照）を取り付ける際に使用する保持具。
●詳細情報や構成部品のみの購入をご希望の方は、こちらのSY-NWT-KV-BKの商品ページをご参照ください。

【WZ6371について】
●コンセントチップやガイドチップが取り付けられる1個口用の小型取付枠で、取付固定用にM3ネジのタップ穴を設けたタイプです。
●パナソニック株式会社の商品です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのWZ6371の商品ページをご参照ください。

【関連商品】
▼スナップイン中継コネクタはこちらをご参照ください。
▼スナップイン中継ケーブルはこちらをご参照ください。
