パネルマウント　USB3.0 Aタイプ中継メス－メス　黒　【USB3.0対応】ストレート結線タイプ【ノイトリック型ベゼルセット品】

FAU-AFAF180-BK-ABS図面   RoHS適合書     3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのUSB端子（USB3.0対応両側Aタイプ　メス）です。
●こちらの商品は【USB3.0対応の中継アダプタのFAU3-AFAF180-BK-ABS】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を組合せた商品となります。
　　　　　
≪FAU3-AFAF180-BK-ABS≫　　　≪3013BUSXLRBK≫
●本製品の内部結線は、同一ピンどうしの全線ストレート結線です。　本製品に接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらをご参照ください。
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

　　　

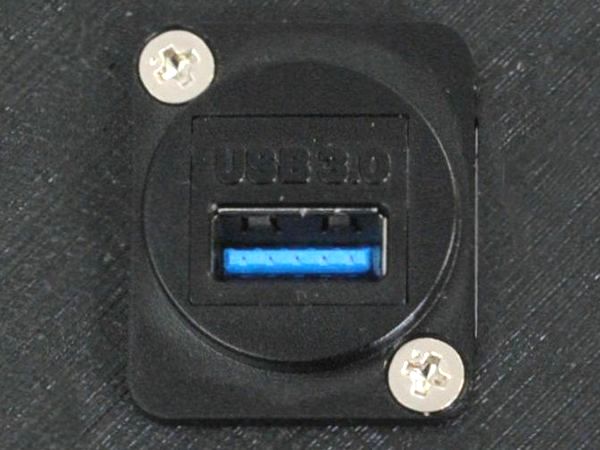

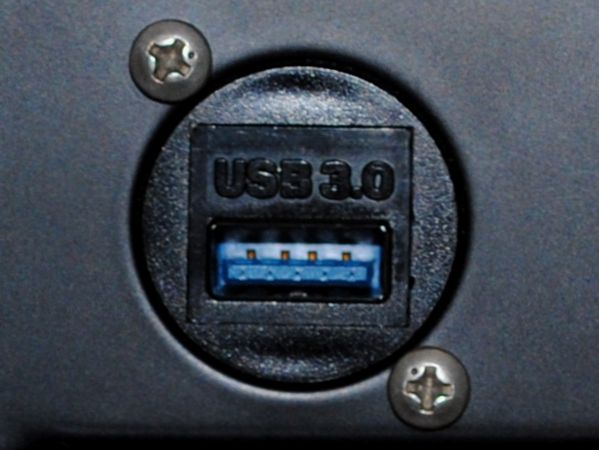

　≪裏面から取付けた例≫　　　　≪表面から取付けた例≫

≪取付パネルカット寸法≫（図面をクリックしていただくと拡大します。）
　　◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。
　　　　

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【FAU3-AFAF180-BK-ABSについて】
●パソコンの周辺機器接続等に使われる、AタイプのUSBコネクタ用のスナップイン中継コネクタです。
●USB3.0に対応しています。
●コネクタ形状は、メス－メスの中継アダプタ型です。
●壁内配線には、USB3.0-Aコネクタ オスのUSBケーブルが接続できます。
●本製品の内部結線は、同一ピンどうしの全線ストレート結線です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのFAU3-AFAF180-BK-ABSの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。

【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
　　
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆ USB3.0ケーブル　両側Aオス（9pin）【同一ピン全線ストレート結線タイプ】
　　

【ご注意】
◆本製品は接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらの一覧をご参照ください。）
◆片側にUSB3.0両側Aオスのケーブルを使って延長する場合には、必ずストレート結線のケーブルをご使用ください。クロス結線のケーブルを使用すると正常に信号の伝送ができません。
当社にてストレート結線のケーブル(型番:USB3-AMAM-ST-1/2)を販売しております。

◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
　　　　　　　　　　　　　　　　
◆ノイトリック製レセプタクルコネクタ取付プレート（製品型番：MFD）は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー（製品型番：SCDFおよびSCDM）は使用できませんのでご注意ください。
