パネルマウント　RJ12（TEL、FAX）中継メス－メス　黒　　【ノイトリック型ベゼルセット品】

FA-396-6-BK図面   RoHS適合書     3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのRJ12規格コネクタ端子（両側メス）です。
●こちらの商品は【TEL、FAX用の中継アダプタのFA-396-6-BK】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を組合せた商品となります。
　　　　　
　　≪FA-396-6-BK≫　　　　　　　≪3013BUSXLRBK≫
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

　　　

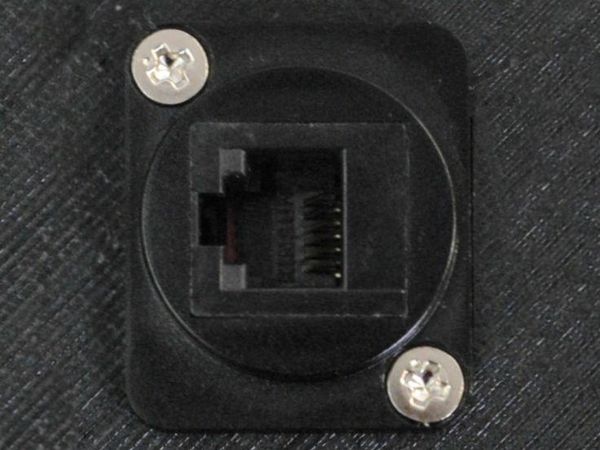

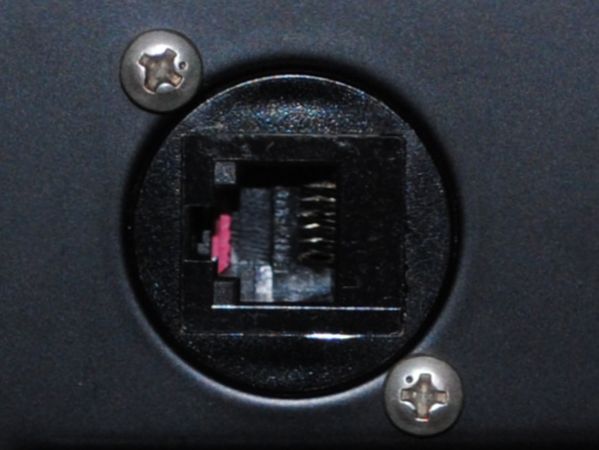

　≪裏面から取付けた例≫　　　　≪表面から取付けた例≫

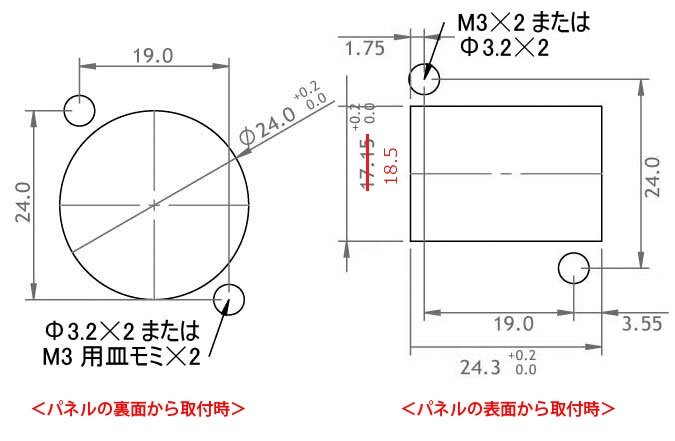

≪取付パネルカット寸法≫（図面をクリックしていただくと拡大します。）
　　◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。
　　　　

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【FA-396-6-BKについて】
●電話やFAX用のモジュラーケーブルを接続するスナップイン中継コネクタです。
●コネクタは6極6芯結線のRJ-12規格コネクタですが、一般的な電話端子に使用されている6極4芯のRJ-11規格コネクタも接続可能です。
●コネクタ形状は、メス－メスの中継アダプタ型です。
●壁内配線側には、市販の6芯、4芯、2芯などの電話用モジュラーケーブルを接続します。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのFA-396-6-BKの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。

【関連商品】
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
　　
※関連商品の専用ナット板を使用して取付ける場合やコンセントモジュールに取付ける場合、組み立てられた【FA-396-6-BK】と【3013BUSXLRBK】を一旦外し、【3013BUSXLRBK】だけを先に取付け、のちに後ろより【FA-396-6-BK】を嵌め込む必要があるため、
【TEL、FAX用の中継アダプタのFA-396-6-BK】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を別々にご購入いただくことをお勧めいたします。
または、コンセントモジュールの場合は予めセットされた、以下の商品もご検討ください。
　　　　　　　　　　
　　≪CMW-PNRJ12-BK≫　　≪CMW-2PNRJ12-BK≫　　　≪BTK-PNRJ12-BK≫　　　≪BTK-2PNRJ12-BK≫
取付枠一体型 コンセントモジュール モジュラージャック RJ12メス-メス 1口（ノイトリックスタイルコネクタ付き）
取付枠一体型 コンセントモジュール モジュラージャック RJ12メス-メス 2口（ノイトリックスタイルコネクタ付き）
絶縁コンセント取付枠用 コンセントモジュール モジュラージャック RJ12メス-メス 1口（ノイトリックスタイルコネクタ付き）
絶縁コンセント取付枠用 コンセントモジュール モジュラージャック RJ12メス-メス 2口（ノイトリックスタイルコネクタ付き）

【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
◆ノイトリック製レセプタクルコネクタ取付プレート（製品型番：MFD）は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー（製品型番：SCDFおよびSCDM）は使用できませんのでご注意ください。
◆当該製品は構成部品として使用されるスナップイン中継コネクタの本体幅が広いため、表面から取り付ける際の開口寸法が変わります。詳しくは写真右横のパネルカット寸法をご覧ください。
