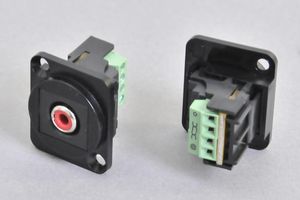

パネルマウント　RCAコネクタ　メス-背面端子台　（赤、白、黄）本体色　黒　　【ノイトリック型ベゼルセット品】

310RCAXX2STBK図面   RoHS適合書     3013BUSXLRBK図面   パネルカット寸法

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのRCA端子です。
●コンポジット映像信号（RCA黄色端子）やアナログのステレオ音声信号（RCA赤白端子）などに幅広く使われるRCAコネクタのスナップイン中継コネクタ【310RCAXX2STBK】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を組合せた商品となります。
　　　　　　　　　　　　　　　
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。

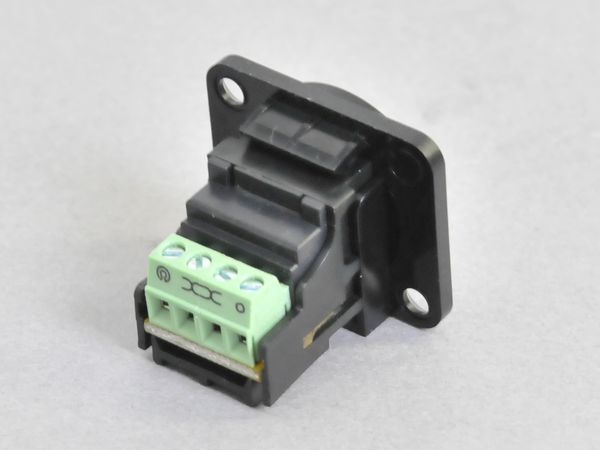

●背面（壁面内側）の配線は端子台に直接電線を接続するタイプですので、壁面内に十分なスペースが無い場所やRCAケーブル以外の電線での配線も可能です。
　　　　　
●端子台へ配線可能な電線太さは、AWG16～AWG24（1.3sq～0.20sq）です。
　　　　　
●端子台のピンアサインメントや配線方法の説明は、こちらの【配線説明書】をご参照ください。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

　　　

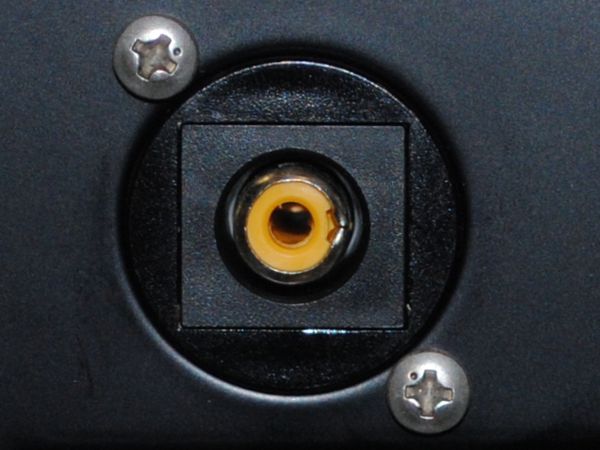

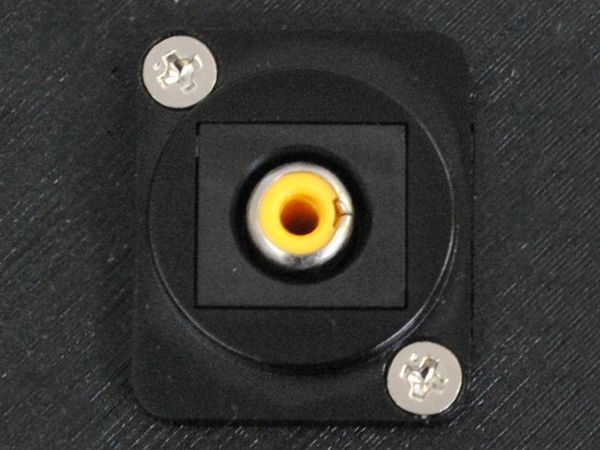

　≪裏面から取付けた例≫　　　　≪表面から取付けた例≫

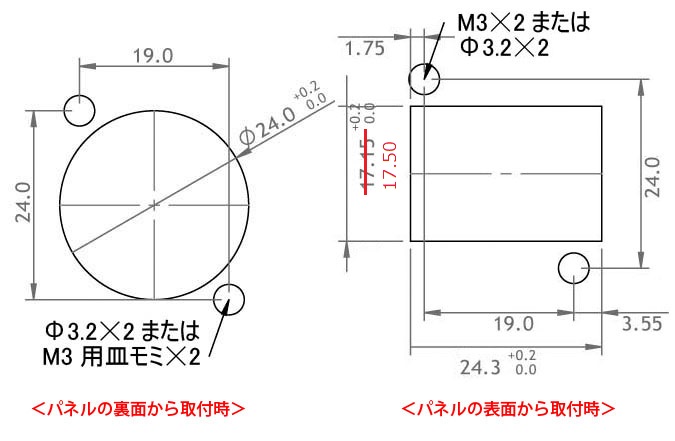

≪取付パネルカット寸法≫（図面をクリックしていただくと拡大します。）
　　◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。
　　　　

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【310RCAXX2STBKについて】
●コンポジット映像信号（RCA黄色端子）やアナログのステレオ音声信号（RCA赤白端子）などに幅広く使われるRCAコネクタのスナップイン中継コネクタです。
●背面（壁面内側）の配線は端子台に直接電線を接続するタイプですので、壁面内に十分なスペースが無い場所やRCAケーブル以外の電線での配線も可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの310RCAXX2STBKの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。

【関連商品】
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
　　
※関連商品の専用ナット板A-XLRPLATEを使用して取付ける場合、組み立てられた【310RCAXX2STBK】と【3013BUSXLRBK】を一旦外し、【3013BUSXLRBK】だけを先に取付け、のちに後ろより【310RCAXX2STBK】を嵌め込む必要があるため、
【RCAコネクタのスナップイン中継コネクタ　310RCAXX2STBK】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を別々にご購入いただくことをお勧めいたします。

【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆ノイトリック製レセプタクルコネクタ取付プレート（製品型番：MFD）は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー（製品型番：SCDFおよびSCDM）は使用できませんのでご注意ください。
◆当該製品は構成部品として使用されるスナップイン中継コネクタの本体幅が広いため、表面から取り付ける際の開口寸法が変わります。詳しくは写真右横のパネルカット寸法をご覧ください。
