パネルマウント HDMIメス－オス ケーブルタイプ 【ケーブル長さ1mと3m】 （Ver 1.4規格、High Speed with Ethernet）【ノイトリック型ベゼルセット品】
 |
|
【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのHDMI端子ケーブルです。
●こちらの商品は【HDMI1.4対応のスナップインケーブルのFW-406-HDMI-FM-1またはFW-406-HDMI-FM-3】と【ノイトリックDLXサイズのベゼル 3013BUSXKRBK】を組合せた商品となります。
 |  |
| ≪FW-406-HDMI-FM-1/3≫ | ≪3013BUSXLRBK≫ |
●ケーブル長は1mと3mの2種類をご用意しております。
●パネルマントの反対側はHDMIコネクタのオス端子を持ったケーブルを引き出しており、HDMI機器に直接挿すことができます。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。
 |  |

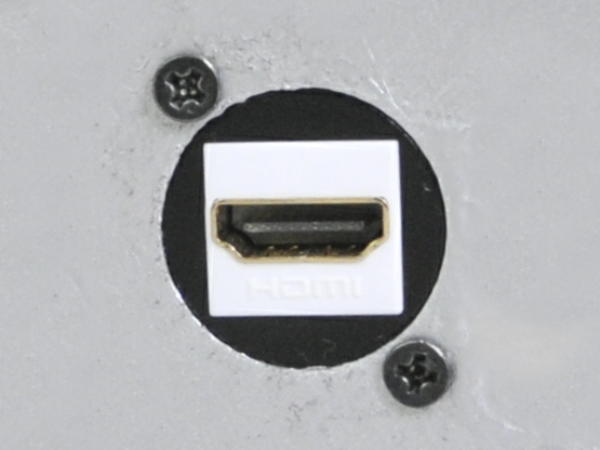

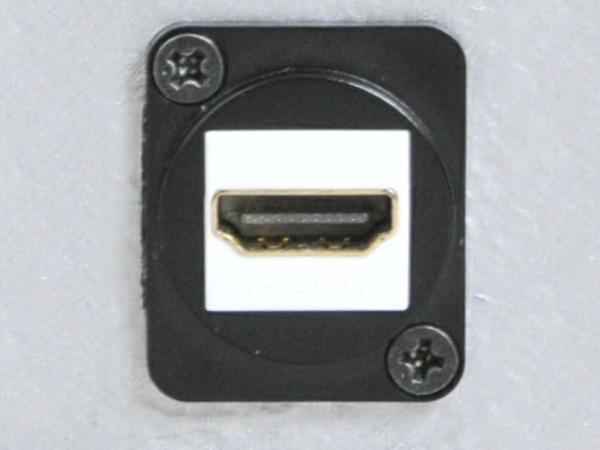

| ≪裏面から取付けた例≫ | ≪表面から取付けた例≫ |
≪取付パネルカット寸法≫（図面をクリックしていただくと拡大します。）
◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【FW-406-HDMI-FM-1/FW-406-HDMI-FM-3について】
●スナップイン中継コネクタのHDMIメスコネクタからHDMIオスのをケーブル引き出したスナップイン中継ケーブルです。
●ケーブル長は1mと3mの2種類をご用意しております。
●スナップイン中継コネクタの反対側はHDMIコネクタのオス端子を持ったケーブルを引き出しており、HDMI機器に直接挿すことができます。
●4K×2K対応のHDMI Ver 1.4規格（High Speed HDMI Cable with Ethernet）に適合しております。
●4K×2K解像度（3840×2160：30pおよび4096×2160：24p）に対応しています（ただし当該機能に対応した機器が必要です）。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合には5mを超える長尺に適したケーブルをお使いいただくか、信号増幅器（HDMIエクステンダー）のご使用をお奨めします。
※なお、HDMI Ver.1.4規格や4K×2K解像度での伝送には、HDMI Ver.1.4規格や4K×2K解像度に対応した機器を接続し、かつHDMI Ver.1.4規格や4K×2K解像度に対応したケーブルで配線する必要があります（配線経路に一部でもHDMI Ver.1.4規格や4K×2K解像度に対応していない要素がある場合はHDMI Ver.1.4規格や4K×2K解像度での伝送を実現することはできません。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのFW-406-HDMI-FM-1/FW-406-HDMI-FM-3の商品ページをご参照ください。
【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。
【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
◆取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
取付枠一体型 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口
◆絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 1口
絶縁取付枠用 コンセントモジュール 【ブランク板】 ノイトリックスタイルコネクタ取付穴 2口
【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
◆ノイトリック製レセプタクルコネクタ取付プレート（製品型番：MFD）は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー（製品型番：SCDFおよびSCDM）は使用できませんのでご注意ください。
