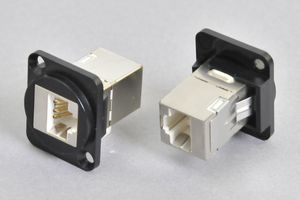

パネルマウント　CAT6A 【10Gbps伝送対応】、PoE++対応、LAN　RJ45(STP)中継メス－メス　　【ノイトリック型ベゼルセット品】【構成部品変更予定】

SY-350SG8M-10G図面   RoHS適合書     3013BUSXLRBK図面   パネルカット寸法

【構成部品変更予定】
本商品は構成部品にて使用している【SY-350SG8M-10G】の在庫が無くなり次第、構成部品の切り替えを行う予定です。予めご了承ください。なお、電気的な仕様変更はございません。
　　

【特長】
●ノイトリック社のDLXシリーズにサイズを合わせたパネルマウントタイプのLAN端子（CAT6A対応、ストレート結線、シールドタイプ、両側メス）です。
●こちらの商品は【CAT6A対応のSTP用LAN中継アダプタのSY-350SG8M-10G】と【ノイトリックDLXサイズのベゼル　3013BUSXLRBK】を組合せた商品となります。
　　　　　
　≪SY-350SG8M-10G≫　　　　　　≪3013BUSXLRBK≫
●商品は弊社にてスナップイン中継コネクタとベゼルを組み立てた上、出荷いたします。
●表面からの取付、裏面からの取付が可能です。ただし、取付のパネル穴開けサイズが変わります。以下の取付パネルカット寸法をご参照ください。

　　　

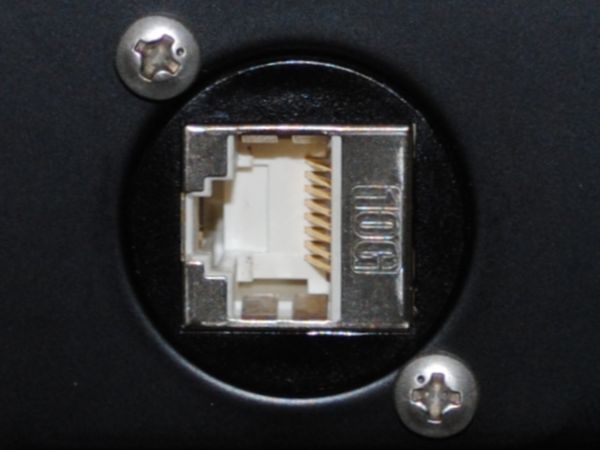

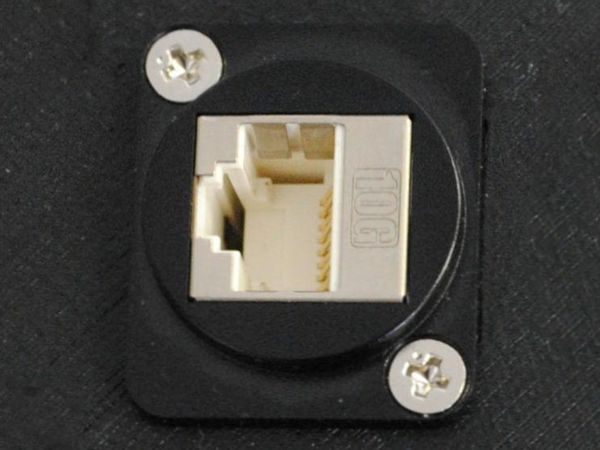

　≪裏面から取付けた例≫　　　　≪表面から取付けた例≫

≪取付パネルカット寸法≫（図面をクリックしていただくと拡大します。）
　　◆左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。
　　　　

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【SY-350SG8M-10Gについて】
●カテゴリ6までのLANケーブルを中継するためのスナップイン取付型の金属シールドタイプの中継アダプタです。
●10G BASE(10Gbps)対応のカテゴリ6A（伝送周波数帯域幅500MHｚ/10GBASE－T）の通信に対応した中継アダプタです。
●IEEE802.3bt(PoE++)に対応しています。ネットワークの給電力を強化した規格で各専門的な機器やビデオ会議など消費電力の高いデバイスにも対応できます。
●両側RJ-45メスコネクタのアダプタですので、背面側にもRJ-45コネクタ付きのLANケーブルが直接接続可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらのSY-350SG8M-10Gの商品ページをご参照ください。

【3013BUSXLRBKについて】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●詳細情報や構成部品のみの購入ををご希望の方は、こちらの3013BUSXKRBKの商品ページをご参照ください。

【関連商品】
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
　　
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　
◆絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
　絶縁取付枠用 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口
　　　　　

【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
　　　　　　　　　　　　　　　　
◆ノイトリック製レセプタクルコネクタ取付プレート（製品型番：MFD）は使用できませんのでご注意ください。
◆ノイトリック製ダストカバー（製品型番：SCDFおよびSCDM）は使用できませんのでご注意ください。
