パネルマウントベゼル　（ノイトリックスタイル取付具と専用ナット板のセット品）

図面       RoHS適合書

【特徴】
●PBNS-WNPM3は、ノイトリック型ベゼルの3013BUSXLRBKと専用ナット板のA-XLRPLATE、および黒色M3皿小ねじ2本をセットにした商品です。
　　　　
　　　　　　＜型番：PBNS-WNPM3＞

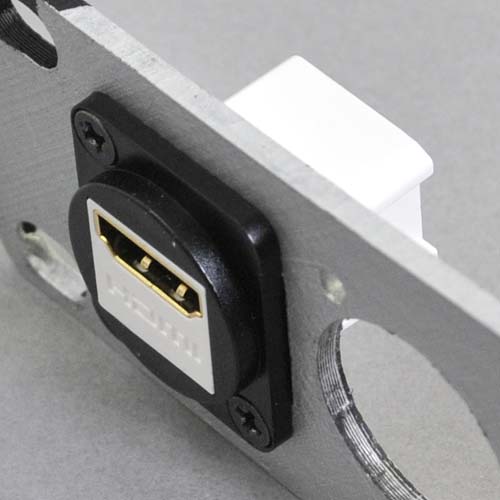

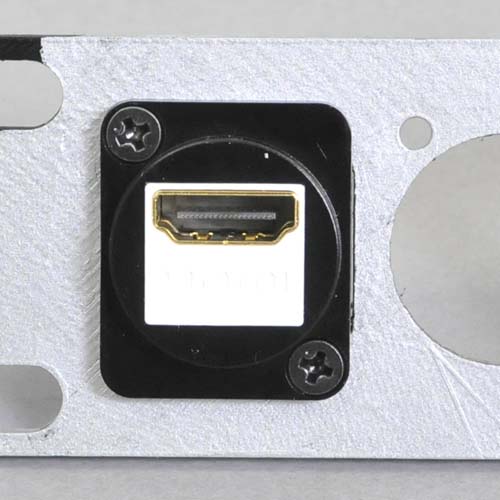

　PBNS-WNPM3に付属しているネジは黒色のM3皿小ネジですので、取り付けるパネル板の表側から取り付ける際にはきれいな意匠となります。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　

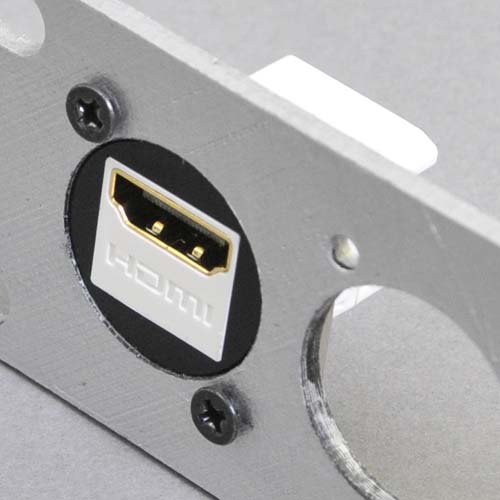

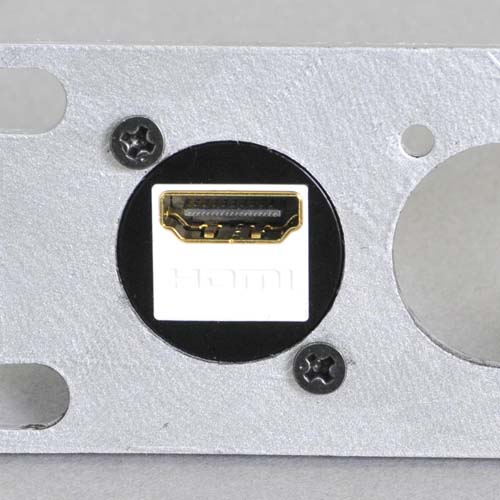

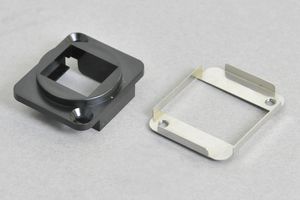

●PBNS-WNPは、ノイトリック型ベゼルの3013BUSXLRBKと専用ナット板のA-XLRPLATEをセットにした商品です（取付固定用のM3ネジは付属してません）。
　　　　
　　　　　　＜型番：PBNS-WNP＞
　PBNS-WNPには固定用のネジは付属していませんので、固定用のM3ミリネジはお客様にてご用意ください。
　　　　　　　　　　　　　　　　　　　　

●本商品をパネル板の裏側から取り付ける場合は、ナベ小ねじなどで取り付けることをお奨めしますが、ナベ小ねじなど皿小ねじ以外のネジを付属した商品はご用意しておりませんので、パネル板の裏側から本商品を取り付ける場合の固定ネジはお客様にてご用意ください。なおそのような場合は、下記のネジが付属していないベゼル3013BUSXLRBKと専用ナット板A-XLRPLATEのみのセット品のPBNS-WNPをご利用ください。

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【ノイトリック型ベゼル（3013BUSXLRBK）】
●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
●その他の詳細は、こちらの【3013BUSXLRBK】の商品ページをご確認ください。

【ノイトリック型ベゼル用　M3タップ付き取付プレート（A-XLRPLATE）】
●ノイトリックスタイルベゼルやノイトリック型ベゼルセット品をパネルに取り付ける際に使用する専用のはさみ金具です。

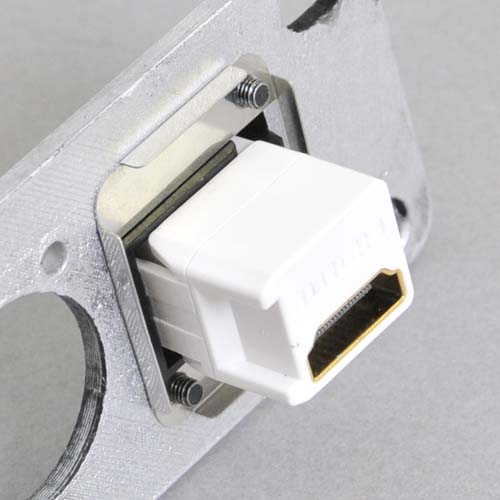

●M3ネジを使用できるようタップ加工を施したはさみ金具で、M3ナットの代わりとなる金具です。 　
●その他の詳細は、こちらの【A-XLRPLATE】の商品ページをご確認ください。
　
　
【関連商品】
下記の関連商品も合わせてご検討ください。
◆スナップイン中継コネクタ
◆スナップイン中継ケーブル

　
【ご注意】
※以下のスナップイン中継コネクタはパネル表面から取り付ける場合、本体幅が広いためにパネルカット寸法（17.15㎜）を通せず、取り付けることができません。本ベゼルのみを先に取付け、後にスナップインコネクタを嵌め込む必要があります。
　　　　　　　
●スナップインコネクタ　両側RJ-12メス筒型（6極6芯モジュラーコネクタ（メス）、6極4芯RJ-11も適合、カプラー）【FA-396-6-BK】
●スナップインコネクタ　RJ-12メス（6極6芯モジュラーコネクタ（メス）、6極4芯RJ-11も適合、圧接部ストレート）【SY-505-6C-WH】
●スナップインコネクタ　RCAコネクタ　メス（赤、白、黄）、背面端子台配線タイプ（本体色：黒色）【310RCAXX2STBK】
●スナップインコネクタ　USB2.0-Aメス端子、背面端子台配線タイプ、白【310USB1NWH】
●スナップインコネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型（LAN配線用、CAT6A対応、PoE対応、金属シールドタイプ）【3013ALKVAS6A】
●スナップインコネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型（LAN配線用、CAT6A対応、金属シールドタイプ）【SY-504S-10G】
●スナップインコネクタ、スナップインコネクタ、10Gbps通信対応、RJ-45メス（水平方向圧接タイプ、LAN配線用、CAT6A対応、PoE対応）【3013AKHA6AWH】
●スナップイン中継ケーブル、HDMI-Aメス-HDMI-Aメス ：ストレート方向ケーブル引き出しタイプ【SICC-HDMIFTF-ST-200】
●スナップイン中継ケーブル、USB3.1(TYPE-Cコネクタ)メス-USB3.1(TYPE-Cコネクタ)オス【FW-406-USB31-CM-X】
