絶縁コンセント取付枠用 コンセントモジュール 【ブランク板】 ノイトリックコネクタ取付穴 1口
 |
|
●市販の絶縁取付枠を介して市販のフェースプレートに取り付けることが可能なコンセントモジュールです。
 |  |
| ※写真のコンセントモジュールは代表モデルです。 | 絶縁取付枠とコンセントモジュールの取付例です。 (写真は代表例) |
●この商品にフェースプレートを取り付けるには、フェースプレートに適した絶縁取付枠（型番：WTF3710K,WN3710,WTL3710Kなど)が必要です（絶縁取付枠への取付方法はこちら）。フェースプレートに適した絶縁取付枠をご用意ください。当社ではWTF3710K、WN3710、WTL3710Kを販売しております。ぜひご利用ください。
また、東芝WIDE-i絶縁取付枠のNDG4302も販売しております。こちらもぜひご利用ください。
 |  |  |  |
| WTF3710K(コスモ) | WN3710(フルカラー) | NDG4302(WIDE-i) | BS-K(NK(P)) |
●ブランク部分にはノイトリック社のDLXシリーズの端子を1つ、取付けることができます。
 |  |  |  |
| 《ノイトリック社DLXシリーズ》 | |||
●コネクタの取付にはM3ネジが2本必要です。M3ネジは付属しておりませんのでお客様にてご用意ください。
●パナソニック製のコスモやフルカラーのフェースプレートに取り付けることができます。東芝製のWIDE-iや神保製のNKのフェースプレートにも取り付けることができます（下記の【適合フェースプレートと取付枠】を参照）。
 |  |  |  |

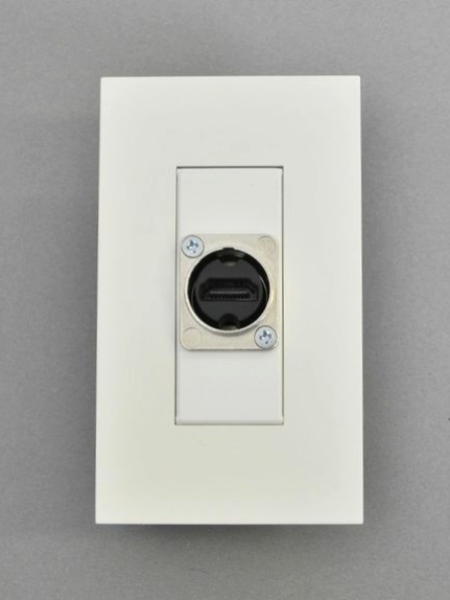

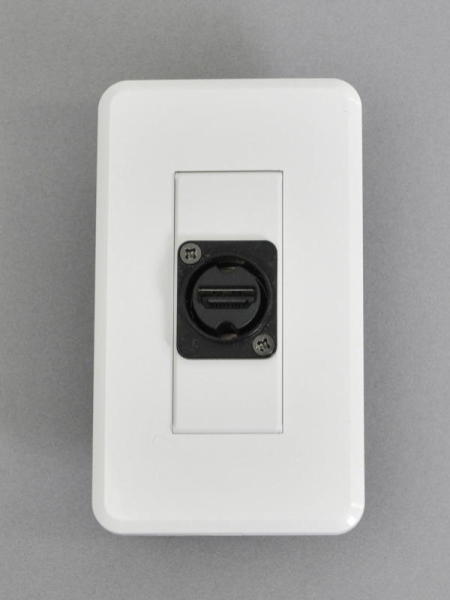

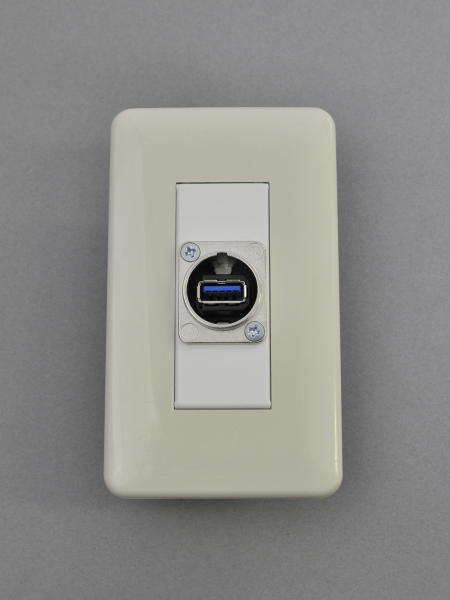

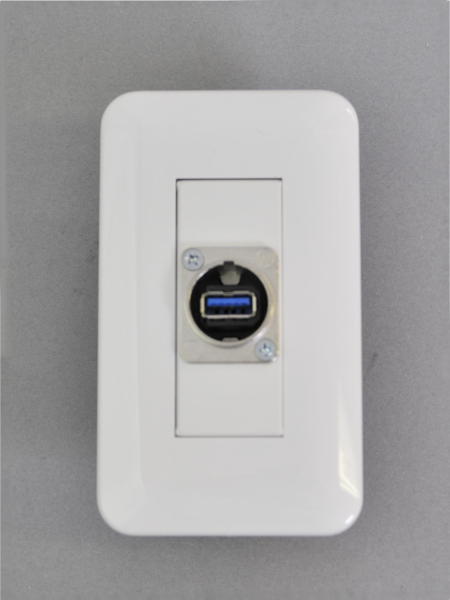

| Panasonicコスモ取付例 | Panasonicフルカラー取付例 | 東芝WIDE-i取付例 | 神保NK取付例 |
| 端子部分：NAUSB3使用 | 端子部分：NAUSB3使用 | 端子部分：NAHDMI-W-B使用 | 端子部分：NAHDMI-W使用 |
●パナソニックの新シリーズ・アドバンスやSO-STYLEのフェースプレートにも取付枠WTL3710Kに取り付けることで可能です。
 |
| WTL3710K(アドバンス・SO-STYLE共用) |
 |  |

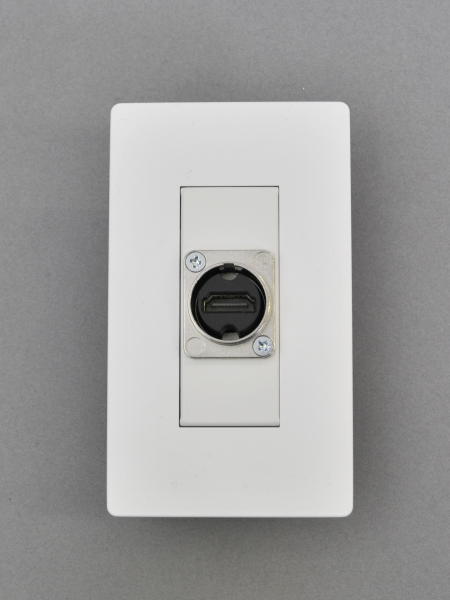

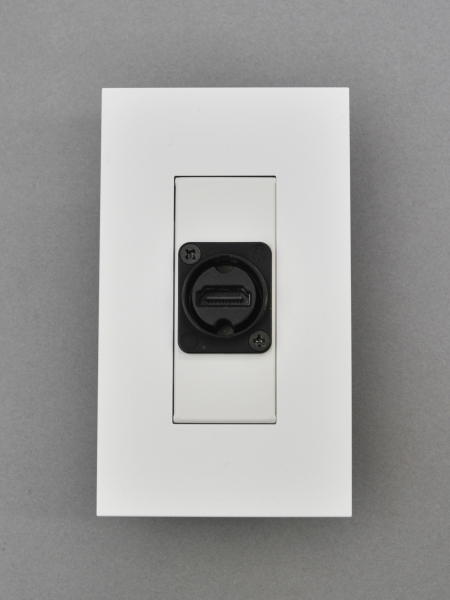

| Panasonicアドバンス取付例 | PanasonicSO-STYLE取付例 |
| 端子部分：NAHDMI-W使用 | 端子部分：NAHDMI-W-B使用 |
●2連や3連のフェースプレートに取り付けることも可能です（下記の【適合フェースプレートと取付枠】を参照）。
 |
| 東芝WIDE-i(WDG5416WW)の取付例（写真は代表モデルです。） |
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【関連商品】
パネルマウント レセプタクルコネクタ HDMI2.0中継（メス-メス）タイプ 【HDMI2.0対応】 【ノイトリック社製】
パネルマウント レセプタクルコネクタ RCAメス背面ハンダタイプ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ BNC中継（メス－メス）絶縁タイプ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ BNCメス背面ハンダ 絶縁タイプ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ USB3.0 片側Aコネクタ/片側Bコネクタ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ USB2.0 片側Aコネクタ/片側Bコネクタ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ LAN 10Gbps通信対応 CAT6A 両側RJ45メス 【ノイトリック社製】
パネルマウント レセプタクルコネクタ LAN 10Gbps通信対応 CAT6A RJ45メス片側圧接タイプ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 3ピンコネクタ メス 背面ハンダ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 3ピンコネクタ オス 背面ハンダ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 4PINコネクタ メス 背面ハンダ 【ノイトリック社製】
パネルマウント レセプタクルコネクタ XLR 4PINコネクタ オス 背面ハンダ 【ノイトリック社製】
【適合フェースプレートと取付枠】
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
●パナソニック社
WTF7003W（コスモフェースプレート）
WTF7006W（コスモフェースプレート）
WTF8003W（コスモフェースプレート）
WTF8006W（コスモフェースプレート）
WTF3710K（コスモ絶縁取付枠）
WN6003W（フルカラーフェースプレート）
WN6006W（フルカラーフェースプレート）
WN6003SW（フルカラーフェースプレート）
WN6006SW（フルカラーフェースプレート）
WN3710（フルカラー絶縁取付枠）
WTL7003WK（アドバンスフェースプレート）
WTL7006WK（アドバンスフェースプレート）
WTL3710K（アドバンス絶縁取付枠）
WNS6003W（SO-STYLEフェースプレート）
WNS6006W（SO-STYLEフェースプレート）
WTL3710K（SO-STYLE絶縁取付枠）
●東芝社
WDG5413(WW)（WIDE-iフェースプレート）
WDG5416(WW)（WIDE-iフェースプレート）
WDG5419(WW)（WIDE-iフェースプレート）
NDG5413(WW)（E'sフェースプレート）
NDG4302（WIDE-i、E's絶縁取付枠）
●神保電器社
WJD-3（J-WIDE2ピースコンセントWJDフェースプレート）
WJD-33（J-WIDE2ピースコンセントWJDフェースプレート）
HBP-3U（ニューマイルドビーフェースプレート）
HBP-3U-2（ニューマイルドビーフェースプレート）
NKP-3UF PW（ニューマイルドビーフェースプレート）
NKP-3UF-2 PW（ニューマイルドビーフェースプレート）
BS-K（J-WIDE2ピースコンセント、ニューマイルドビー絶縁取付枠）
WJE-3（J-WIDEコンセントWJEフェースプレート）
WJE-33（J-WIDEコンセントWJEフェースプレート）
WJK-1（J-WIDEコンセント用絶縁取付枠）
コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)
【ご注意】◆ノイトリック型ベゼルセット品をご使用の場合はP-201801をご利用ください。
 |  |  |  |
| 《ノイトリック型ベゼルセット品》 | |||
 |
| 《P-201801》 |
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
