パネルマウント　レセプタクルコネクタ　USB3.0　片側Aコネクタ/片側Bコネクタ　　【ノイトリック社製】

図面       取付穴加工寸法

●パネルマウントが可能なUSB3.0対応の中継のレセプタクルコネクタです。
●片側がAタイプ、片側がBタイプとなっております。リバーシブル使用が可能です。下写真のように、ネジを外し、反転させパネル側をBにして使用することも可能です。
　　　　　　　
●パネルの表側からも、裏側からも取付が可能です。
　　　　　

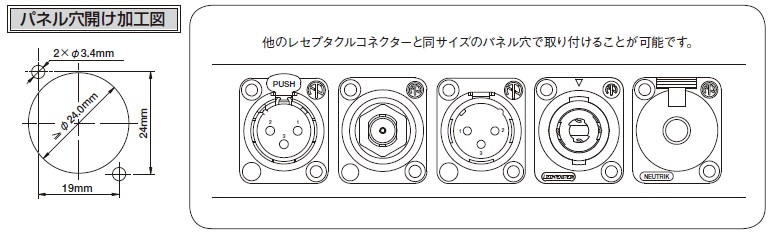

●パネル穴の開口加工寸法は以下のとおりです。
　　　　　

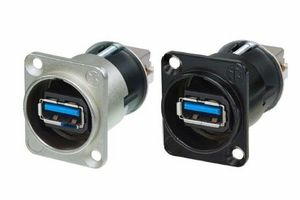

●ハウジング色はシルバーとブラックがあります。
●取り付けには、M3のネジおよびナットをご使用ください。（取付用のネジやナットは付属しておりませんのでお客様にてご用意ください。）
●また、取付プレート（型番：MFD）を使用するとナットを使用せず、取り付けることも可能です。
　　　　　
●端子の未使用時のホコリの侵入を防ぐには、以下のようにダストカバー　オス用（型番：SCDM）をご使用ください。
　　　　　
●RoHS指令適合品 　⇒⇒NEUTRIK環境情報は、こちらをご覧ください。

※こちらの商品は、ノイトリック株式会社の商品です。
