フルカラープレート付きAVコンセント USB 3.1 Type-C メス-メス【USB3.1対応】 2口
 |
|
●フルカラープレート（パナソニック製WN6003SW：ホワイト色）と取付枠一体型コンセントモジュール（CMW-2SIUSB3C-WH）をセットした商品です。取付に必要なコの字型ハサミ金具（パナソニック製WN39929）までセットにした商品です。
 |

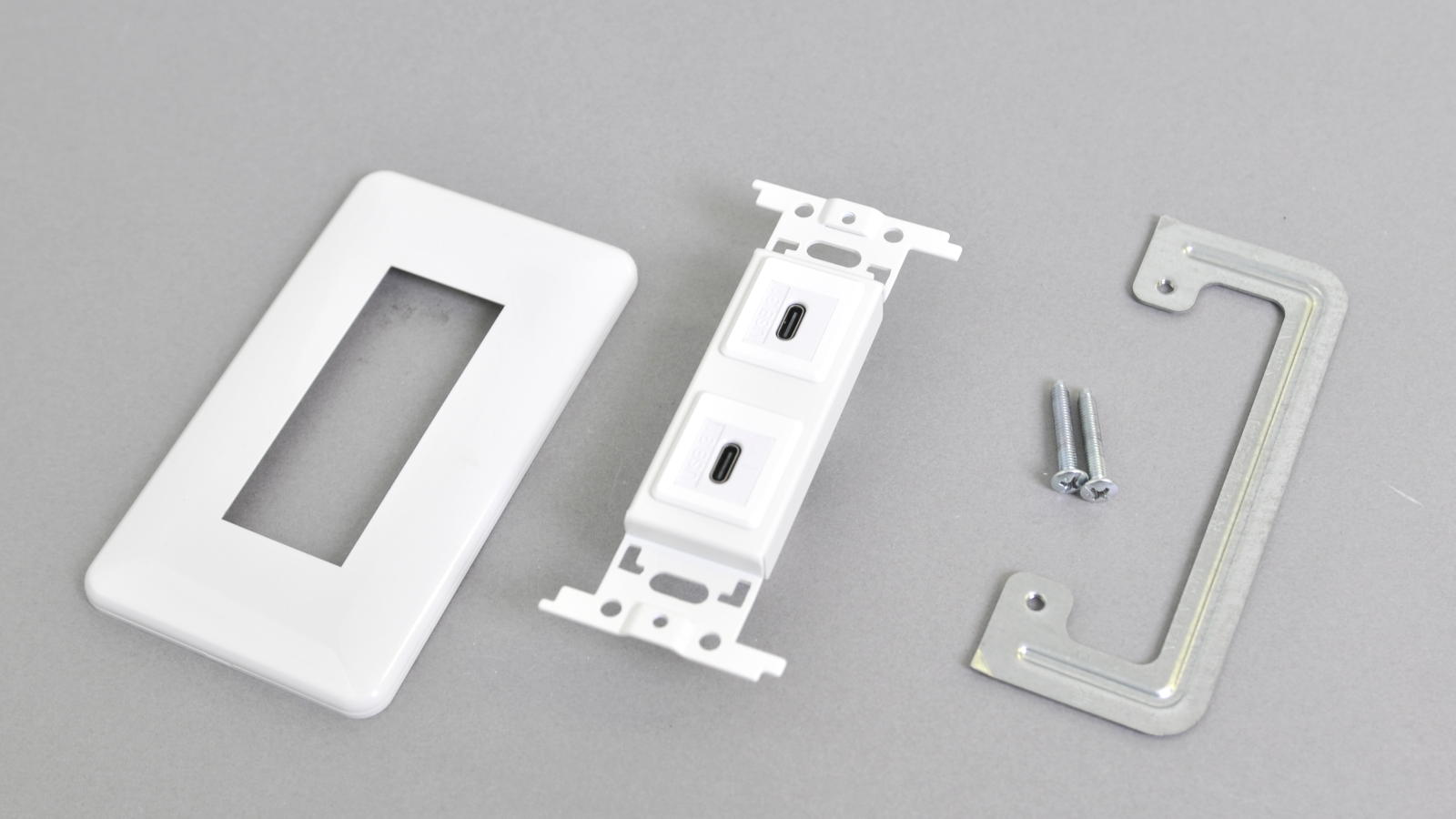

| 【セット内容】 フルカラープレート 型番 WN6003SW 1個 取付枠一体型コンセントモジュール 型番 CMW-2SIUSB3C-WH 1個 コの字型ハサミ金具 型番 WN39929 1個 |
●取付けの際の開口寸法は以下の通りです。（詳しくは取付枠（WN3710）商品ページ内の仕様書をご確認ください。）

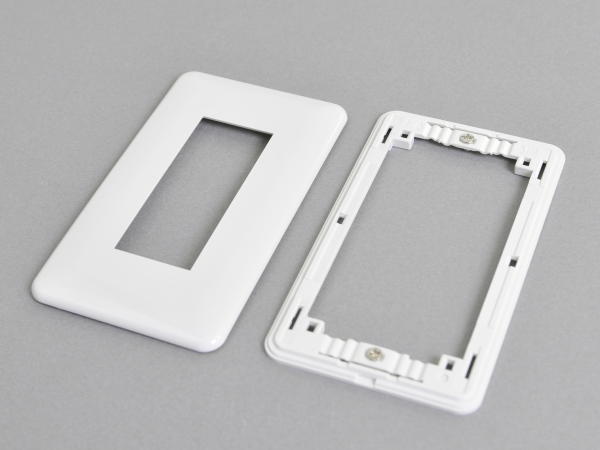

●フェースプレートは2ピース構造となっております。フェースプレートの図面はこちら。
●フェースプレートはWN6003のSW（ホワイト＝コスモワイド21配線器具のホワイト色と同色タイプ）色です。ミルキーホワイト色ではございません。
 |
| (SW)ホワイト(左)と(W)ミルキーホワイト(右)の比較写真です。 |
●ハサミ金具（WN39929）は、12mm以下の壁厚に対応しています。12㎜以上の壁厚にはご利用いただけません。

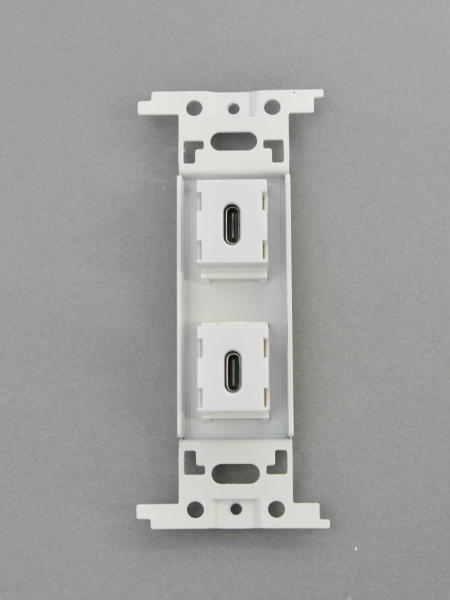

●裏面はメスのコネクタとなっております。裏面の配線には市販のUSBケーブルをご使用ください。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【関連商品】

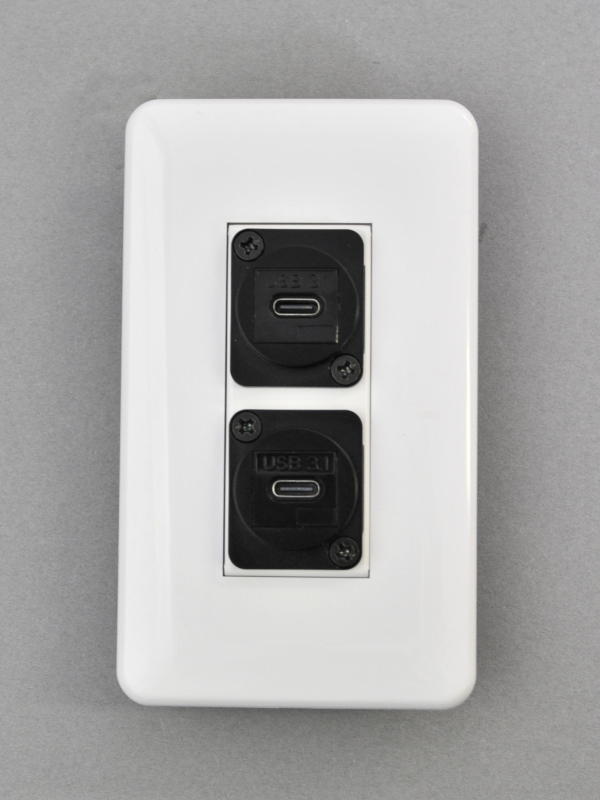

端子の方向がタテでなく、ヨコにする場合は、CMW-2PNUSB3C-BKをご利用ください。
CMW-2PNUSB3C-BKは端子部分は黒色となり、白色はございません。
セットでの販売はございませんので、フルカラープレートWN6003SW、ハサミ金具WN39929も合わせてお求めください。
 |
| フルカラープレート取付例 |
【ご注意】
◆USB PD（USB Power Delivery）のパワープロファイル対応は60W（20V/3A）までです（100W（20V/5A）には非対応です）。 なお本商品へのケーブル接続には表裏の区別があります。USB PD（USB Power Delivery）にて充電を行う場合は、接続するケーブルのType-Cコネクタの挿入はリバーシブル（両挿し）には対応せず、どちらか一方向だけの挿入でしか充電することはできません（理由は、相互に接続される端子のCC信号ラインの位置関係によります）ので予めご了承ください。 USB PDによる充電が開始されない場合は、ケーブル側コネクタ端子の挿入方向の表裏を逆向きに変えて挿入してください。
◆更に、EMCAケーブル（Electronically Marked Cable Assembly：電子的捺印付きケーブル）には基本的に対応してなく、端子の接続方向（コネクタの挿入方向）によっては正常に信号伝送や充電ができない場合がありますので、予めご了承ください。
◆当商品は、Thunderbolt3やThunderbolt4で規定された信号伝送についての動作や性能は保証しておりませんので、予めご了承ください。
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
