コンセントチップ コンセント側：RJ-12メス(6極4芯)／ケーブル側：圧接型
 |
|
●市販のコンセントプレートに取り付けることができるコンセントコネクタ部品で、一般的なテレフォンモジュラージャック（RJ-12：6極4芯）を持ったコンセントチップです。
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。
 |  | |||||||||||
| SY-N-3への取付例 | SY-N10-3への取付例 |
 |  |  |  |
| パナソニックコスモ取付例 | パナソニックフルカラー (W色)取付例 | パナソニックフルカラー (SW色)取付例 | 東芝WIDE-i取付例 |
 |  | |||||||||||
| パナソニック アドバンス取付例 | パナソニック SO-STYLE取付例 |
 |  |  |

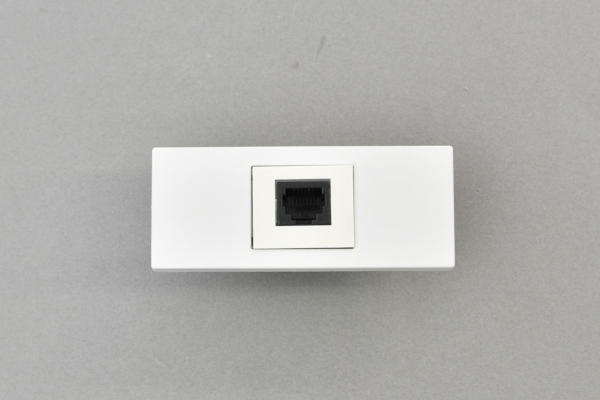

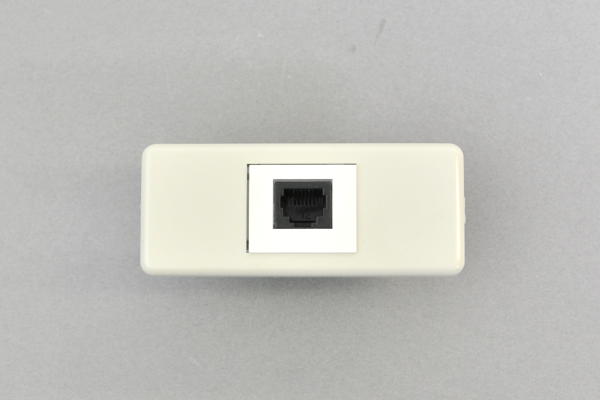

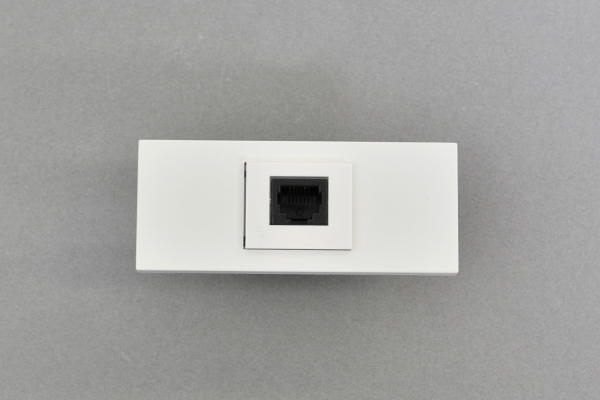

| パナソニックモダンプレート 取付例 | パナソニックSプレート 取付例 | 神保電器NKプレート 取付例 |
●接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22～26の芯線の電線です。その他の太さの芯線の電線は接続を保証できませんのでご注意ください。
●背面のケーブルの圧接には、スナップイン中継コネクタ RJ-45タイプ専用簡易圧接工具TS-318がご利用いただけます。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
※端子の溝幅が6㎜ありますので、先端ツメ幅が6㎜以下の圧接工具は使用できません（詳細はこちらの写真を参照）。
【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型）
コンセント取付ガイドチップ専用フェースプレート（角丸型）
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。
スナップイン中継コネクタ RJ-45タイプ専用簡易圧接工具
【ご注意】
◆個別の機器への配線における適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
| 型番 | タイプまたは長さ | 単価 | 数量 | カート |
|---|---|---|---|---|
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
