コンセントチップ（90°アングル方向コネクタ） コンセント側：HDMIメス＜黒色＞／壁内側：HDMIメス
 |
|
●市販のコンセントプレートに取り付けることができるAV用のコンセントコネクタ部品で、HDMIメスコネクタ（Type-Aコネクタ）を持ったコンセントチップです。コンセントチップ本体の色は黒色です。

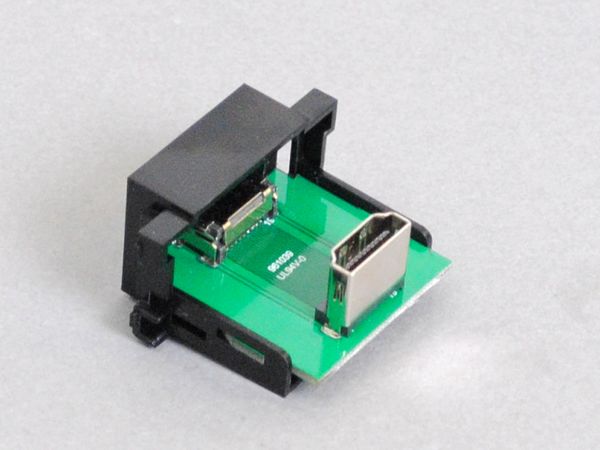

●基板を介して上部方向にHDMIのメスコネクタ（Type-Aコネクタ）を備えています（裏面写真はこちら）ので、壁内の配線はType-Aのコネクタを持つ一般的なHDMIケーブルを使って配線することができます。
※コネクタの引出方向が上部方向となっておりますので、はさみ金具のネジや上部コネクタなどとの干渉を十分ご考慮ください（取付例写真はこちら）。
●当社で販売している下記【関連商品】に記載のコンセントフェースプレートに直接取り付けることができます。
 |  |
| コンセント取付ガイドチップ専用 フェースプレート（SY-N-xBK） | コンセント取付ガイドチップ専用 フェースプレート（SY-N10-xBK） |

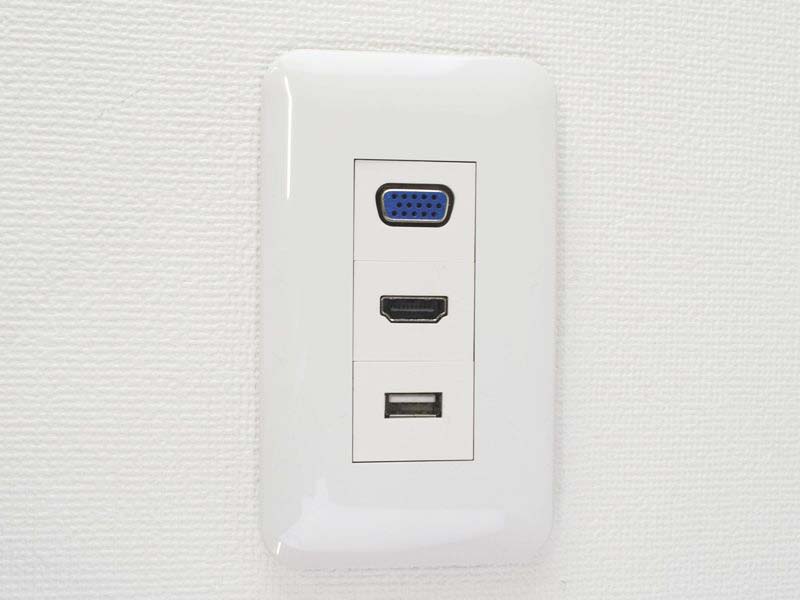

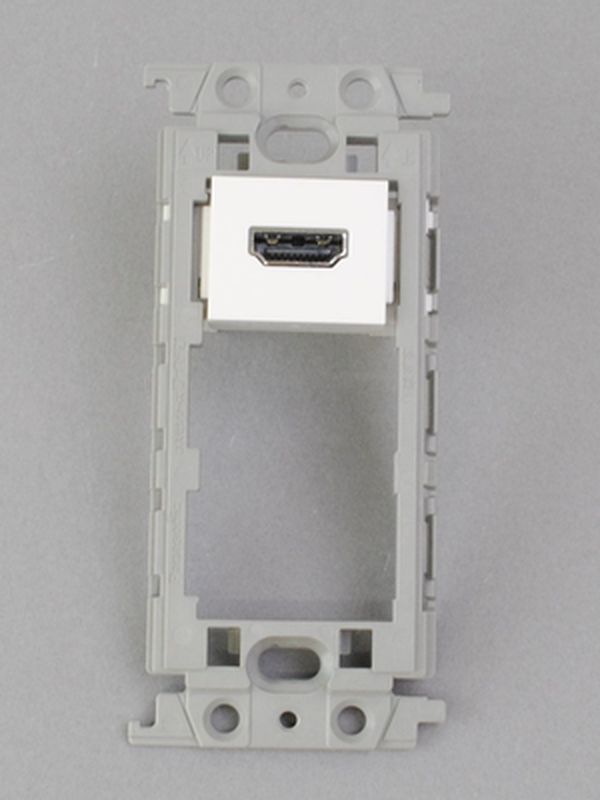

●パナソニック社などの他社製の絶縁枠（WTF3710Kなど）や金属枠(WN3700など）にも直接取り付けることができるので（パナソニック社製WTF3710Kへの取り付け例の写真はこちら)、他社製のフェースプレートにも組み込むことが可能です。（パナソニック社製WTF7003Wへの取り付け例の写真はこちら）。取付方法は、上記商品写真右横の「取付方法」をご参照ください。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
※パナソニックの新シリーズ・アドバンスにも取付枠WTL3710Kに取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
●4K×2K対応のHDMI Ver 1.4規格（High Speed HDMI Cable with Ethernet）に適合してます。
●HDMI Ethernetチャネル（HDMI HEC）に対応しています（ただし当該機能に対応した機器が必要です）。
●4K×2K解像度（3840×2160：30pおよび4096×2160：24p）に対応しています（ただし当該機能に対応した機器が必要です）。ただし、1080pやUXGA以上の解像度は帯域が非常に大きいため、1080pやUXGA以上の解像度でお使いの場合で距離が5mを超える場合には5mを超える長尺に適したケーブルをお使いいただくか、信号増幅器（HDMIエクステンダー）のご使用をお奨めします。
※なお、HDMI Ver.1.4規格や4K×2K解像度での伝送には、HDMI Ver.1.4規格や4K×2K解像度に対応した機器を接続し、かつHDMI Ver.1.4規格や4K×2K解像度に対応したケーブルで配線する必要があります（配線経路に一部でもHDMI Ver.1.4規格や4K×2K解像度に対応していない要素がある場合はHDMI Ver.1.4規格や4K×2K解像度での伝送を実現することはできません。
●HDMI規格ですので、音声信号の伝送にも対応しています。
●住宅内やデジタルサイネージ（電子看板）向けに、ビデオ信号やオーディオ信号を壁面配線する際に最適なAV機器専用の配線部材です。
●ビデオ信号やオーディオ信号の配線が壁面を通して行えますので、AV機器周辺のケーブル配線をスッキリ整理することができます。
●RoHS指令適合品 ⇒⇒適合判定基準は、こちらをご覧ください。
【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼USBやLANなど、通信系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型、黒色）
コンセント取付ガイドチップ専用フェースプレート（角丸型、黒色）
| |
【ご注意】
◆配線・施工作業には十分注意してください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆ケーブル長さの変更などの特注製作は対応しておりません。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
