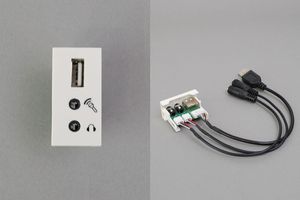

45ハーフモジュール(コンセント:USB Aメス+3.5㎜ステレオミニメス×2個／内側端子:USB Aメス+3.5㎜ステレオミニメス×2　端子ケーブル)

図面(pdf)   RoHS適合書     取付方法（pdf）

●専用フェースプレート、AVモール、AVフロアコンセント、据置型AVボックス、組込型AVプレートに取り付けることができる複合コンセント端子です。【フェースプレート使用事例】、【AVモール使用事例】、【AVフロアコンセント使用事例】、【AVボックス使用事例】、【組込AVプレート使用事例】
●USB　A端子と3.5㎜ステレオミニ端子×2個を備えた45㎜×22.5㎜に規格化された複合コンセント端子モジュール(45ハーフモジュール)です。
●USB端子はUSB2.0に対応しています。
●各々の端子ごとに、メスコネクタ付きの長さ20㎝のケーブルで配線を引き出すスタイルです。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【関連商品】
45ハーフモジュールは設置場所に応じて下記の関連商品を使用します。
モールスタイルでコーナーに設置するには⇒AVモール
床面に設置するには⇒AVフロアコンセント
ボックス（箱）に設置するには⇒据置型AVボックス
板状パネルに設置するには⇒組込型AVプレート
壁面に設置するには⇒45モジュール専用フェースプレート

【ご注意】
◆当商品は強い外来ノイズに対しては耐性が高くない構造です。
　当商品は付属のケーブルの片側に取り付けられた小さな樹脂コネクタでコネクタ部と接続する構造となっておりますが、その接続部には外来のノイズに対するシールド処理を施していません。
　したがって、電源ラインやモーターラインなど強い外来ノイズの発生する環境の近傍への設置では、外来ノイズが当該商品の信号ラインに影響する可能性がありますので予めご了承ください。
　以上から当商品の施工においては、強いノイズ発生源（例えばファンモーターの電源線など）とは可能な限り離して（隔離して）配線するなど、外来ノイズに対する遮蔽措置や低減処理は、お客様ご自身にてお客様の環境に合わせて適宜対策を行うようにしてください。
◆配線・施工作業には十分注意してください。
　当商品はコネクタ部とケーブル部に分かれており、ケーブルの片側に取り付けられた小さな樹脂コネクタでコネクタ部接続する構造となっております。
　小さな樹脂コネクタへのケーブルの各芯線は圧着方式で接続されていますが、その圧着力は小さいために、ケーブルに必要以上の引っ張り方向の力が加わると接続が外れて断線することがあります。
　よって当該商品の配線施工においては、ケーブル部に引っ張り方向の力が加わらないよう、余裕を持たせた配線を行ってください。
◆個別の再生機器やテレビ、プロジェクター、その他周辺機器への適合性や互換性および相性などについては、サポート対象外とさせていただきます。
◆ご購入前の動作確認や相性確認のために、無料貸出サービスもご用意しておりますのでご活用ください。
◆ケーブル長さの変更などの特注製作は対応しておりません。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合があります（USB信号の規格上の最大伝送距離は5mまでです）ので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は保証の対象外となりますので予めご了承ください。
