スナップイン中継コネクタ RCAコネクタ メス（赤、白、黄）
 |
|
●コンポジット映像信号やアナログのステレオ音声信号などに幅広く使われるRCAコネクタのスナップイン中継コネクタです。
●白、赤、黄のカラーバリエーションを組み合わせて、用途や接続するケーブルをわかりやすく区別できます。

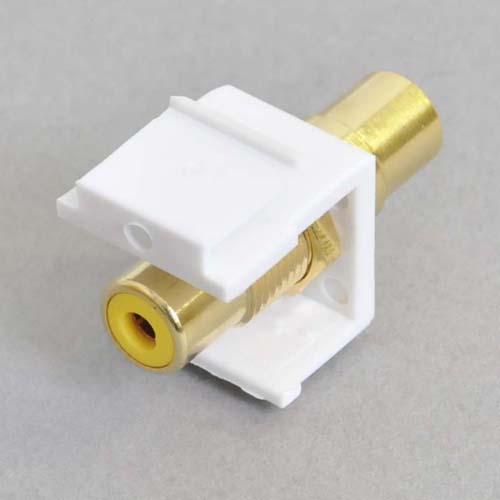

●コネクタ形状は、メス－メスの中継アダプタ型です(背面の写真はこちら)。
●19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です（パッチパネル取付例）。 さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル（板物）への取り付けも可能です。
 |  |  |

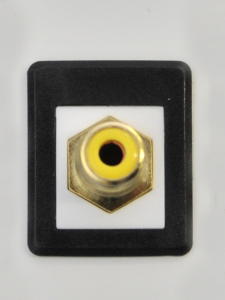

| ≪パッチパネル取付例≫ | ≪スナップイン中継用ベゼル≫ | ≪ベゼル取付例≫ |
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
 |  |

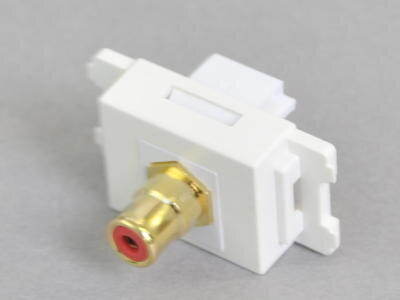

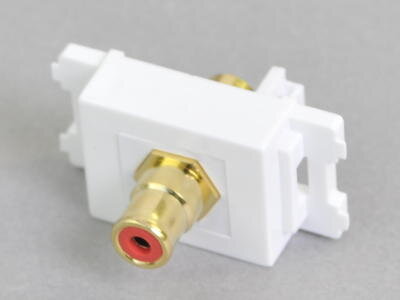

| ≪SY-NWT-KH-WHに取付けた例≫ | ≪SY-NWT-KV-WHに取付けた例≫ |
●壁内配線にはRCAオス端子のケーブルを使用します。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。
【関連商品】
下記の関連商品も合わせてご検討ください。
◆壁面埋込コンセントプレート（フェースプレート） ※取付ガイドチップが必要です。
壁面埋込コンセントプレートに使用する場合、RCA端子メス－メス中継アダプタタイプのコンセントチップもございます。
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。
 |  |  |  |
 |  |  |
 |  |  |
【取付例】
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例
◆他社製家具用コンセントへの取付例（当社のガイドチップを使用）
※取付例写真で使用しているスナップイン中継コネクタは代表例です。
【ご注意】
◆当該コネクタはインピーダンス未調整の商品です。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。
◆弊社ではスナップイン端子を直接パネル板などへ取り付けることは推奨しておりません。スナップイン端子を直接パネル板などへ取り付ける場合は、下記のベゼル（型番：3013BUS12WH/3013BUS12BK）を介して取り付けていただくことを推奨しております。
|
ベゼルの取付可能なパネルの仕様条件は、下記の通りです。 ・板厚＝1.4mm～1.5mm （塗装を施している場合は塗装後の厚さです） ・取付穴開口形状＝タテ24.1mm×ヨコ16.8mmの角穴 （塗装を施している場合は塗装後の開口寸法です） |
| 型番 | タイプまたは長さ | 単価 | 数量 | カート |
|---|---|---|---|---|
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
