45モジュール専用フェースプレート(AVコンセントチップおよび45モジュール用、横型)

図面   取付方法   RoHS適合書   45ﾓｼﾞｭｰﾙ取付可能数   組立関係図

●AVコンセントチップと、45モジュールまたは45ハーフモジュールが取り付けられる専用フェースプレートです（事例写真はこちら）。
　　　　　

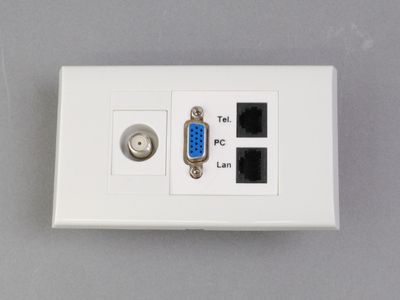

●45モジュールの取付方向は、【横向き】になります(取付例はこちら)。
●取付枠とフェースプレートが一体となった2部品構成の表面プレートです（上記商品写真を参照）。
●外形寸法は日本配線システム工業会に準拠した70×120㎜となっております。
●この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります。はさみ金具は別途ご用意（またはご注文）をお願いいたします。壁面への取付方法は、こちらをご参照ください。
●AVコンセントチップの代わりにJIS　C8375などで規格化された取付枠に取付可能な1個口用の他社製配線器具も取り付けることができます(取付例：パナソニック社製WCS3063WK)。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。
