複合コンセント(45モジュール)用(横型、45モジュールおよび45ハーフモジュール用)　露出配線ボックス

ボックス部図面（pdf）       フェースプレート部図面（pdf）

●45モジュール、45ハーフモジュール用の露出配線ボックスです。

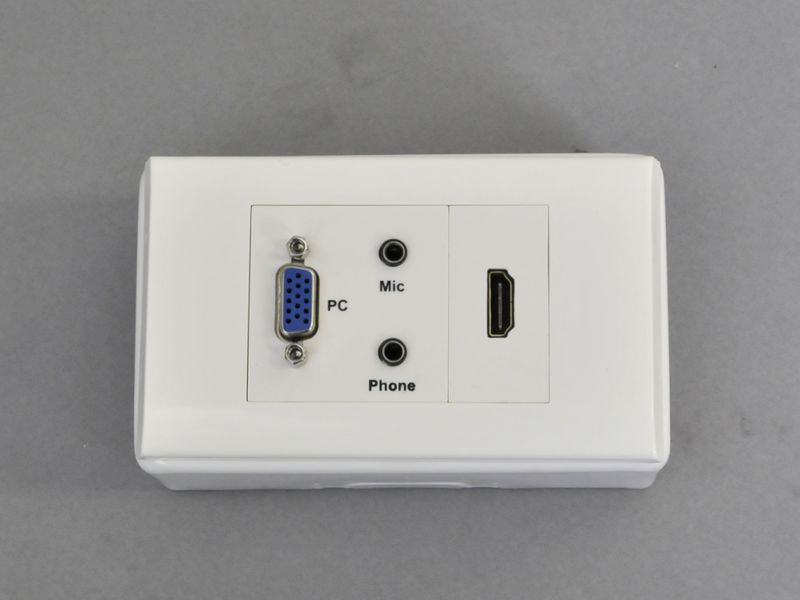

　　(写真はFA-2570-BOXSETにFU-45-HD15-35M2-200とFU-FHC-HDMI-200を組合せた取付例です。)

●ボックス部分は金属となっております。

　　
●45モジュールが1つおよび45ハーフモジュールが１つ、または45ハーフモジュールが３つ取り付けることができます。

　　　　　　　　　　　　　　　　　　　　　　　　　　

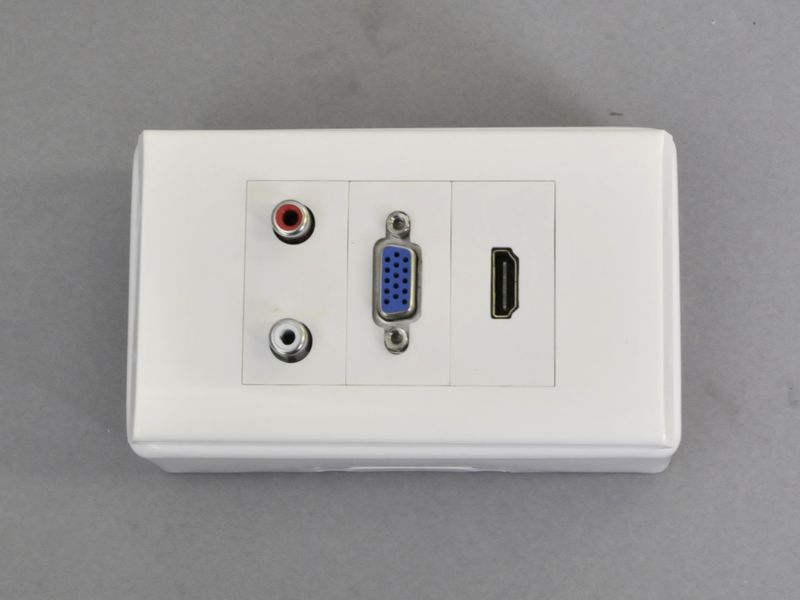

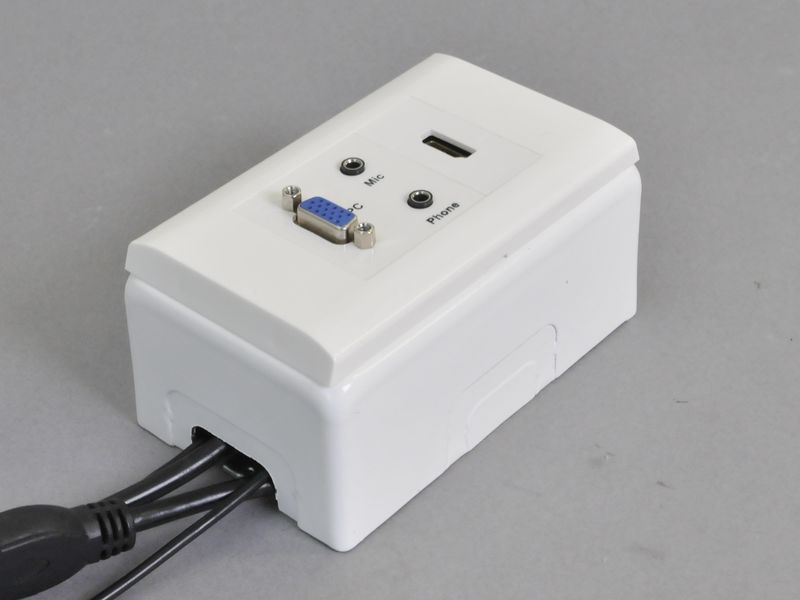

　　　≪45モジュール１つ、45ハーフモジュール1つ取付例≫　　　　　　　　≪45ハーフモジュール３つ取付例≫

●配線を引き出すノックアウトは天地、両側面および背面の5ヵ所あります。

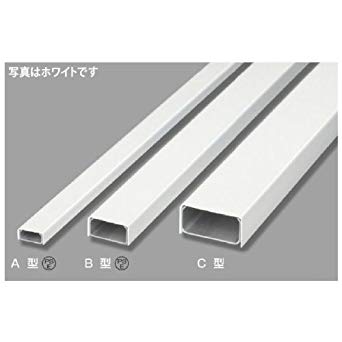

●天地、側面のノックアウトはメタルモールのA型（25.4×11.5㎜）、B型（40.4×20㎜）の両用となっております。

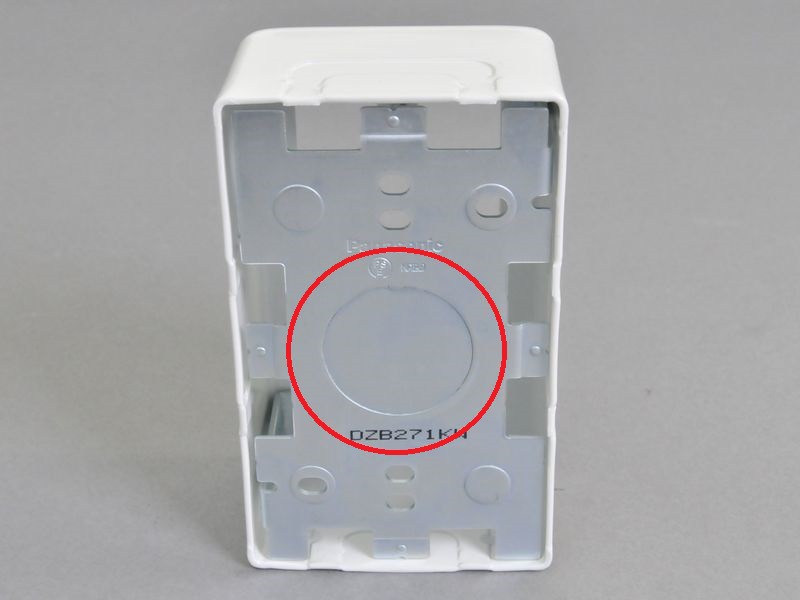

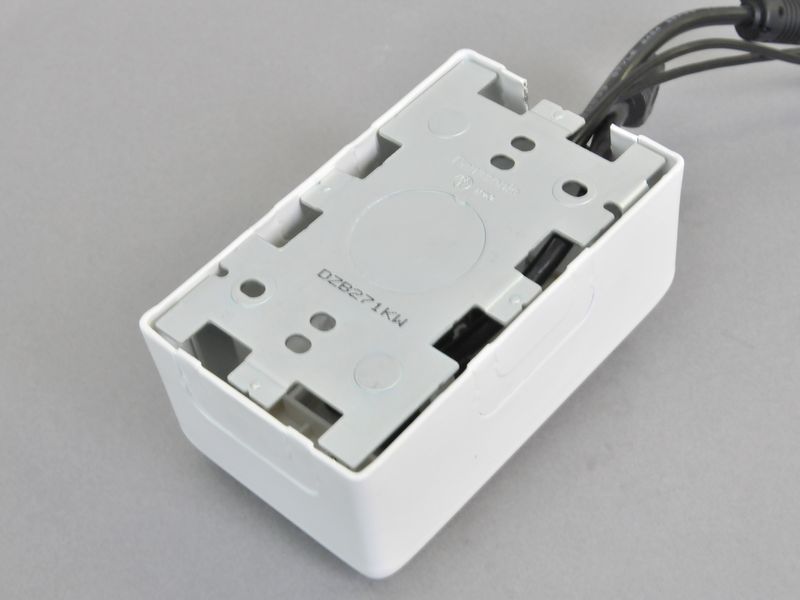

●ボックスの背面は外すことができます。
　　

●商品の納品形態は商品写真のように組み立てられておらず、【商品構成】の商品が個々に個装されております。お客様にて組み立てをお願いします。

【商品構成】

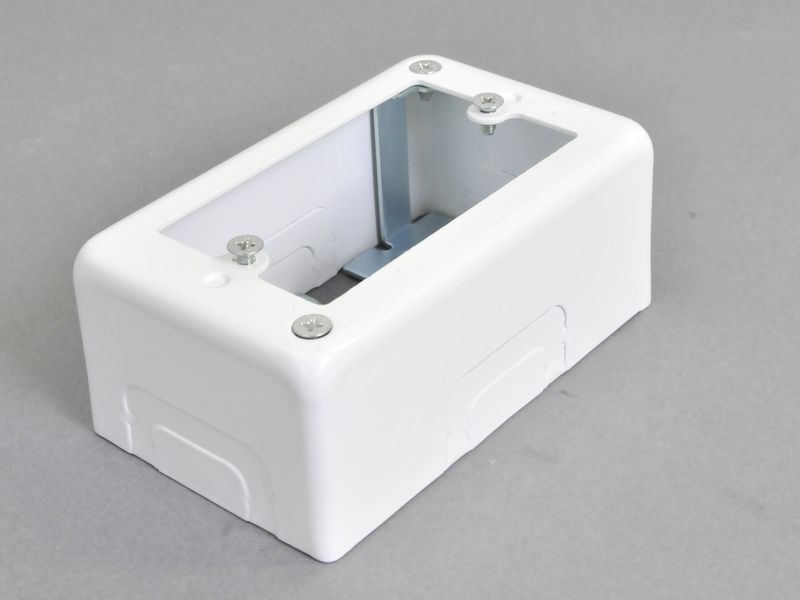

ボックス・・・・DZB271KW（パナソニック製メタルボックス）
フェースプレート・・・・FA-2570
　　　　　　　
【関連商品】
45モジュール
45ハーフモジュール※【ご注意】に記載してある商品は使用することができませんのでご注意ください。

【ご注意】

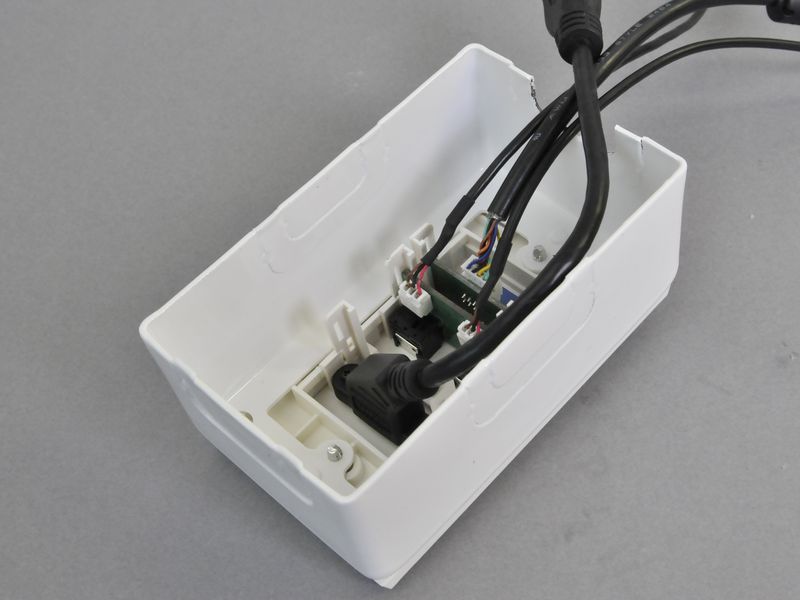

◆ボックス本体の深さは50.5㎜となっております。したがって、以下の商品は、配線するケーブルのコネクタが、本ボックスの底面に干渉してしまうために使用することができません。
　　【本ボックスに使用できない45モジュール商品】
　　　　FU-FH-HDMI18
　　　　FU-FH-HDMI9
　　　　FU-FH-BNC
　　　　FU-FH-2BNC
　　　　FU-FH-BB（ただしバナナプラグを用いずにスピーカケーブルを直接配線する場合は使用可能です）
　　　　FU-FHC-HD15-200
