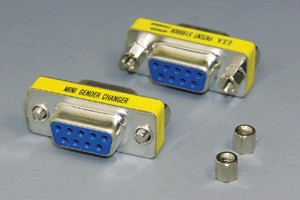

D-subコネクタ用 変換アダプタ 9pin （♯4-40ネジ）　

パネルカット寸法図   オス－メス図面（pdf）     メス－メス図面（pdf）   オス－オス図面（pdf）

●勘合固定ネジがインチネジ#4－40タイプのD-subコネクタのオス／メスなどを行うジェンダーチェンジャーです。
●同一ピンどうしの全線ストレート結線です。
●ナットが2個付属していますので、オスネジを持つケーブルの先端に取り付けてケーブルの中継や延長用に使用することができます。
●勘合固定ネジは着脱可能ですので、ナットの向き（雄ネジの向き）を自由に選択することができます。
●板厚が1.2mm以下のパネル板に取り付けることができます。パネルカット寸法は以下の通りです（板厚1.2mmを越えるパネル板には取り付けられませんのでご注意ください）。
　　　　　　　　

●コネクタの端子には、接触抵抗が低く錆や経年変化の少ない金メッキコンタクトを使用しております。
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。

【ご注意】
◆当商品はｔ＝1.2mmを超える厚さのパネル板には取り付けることができませんので、予めご了承ください。
