AVコンセントとは？

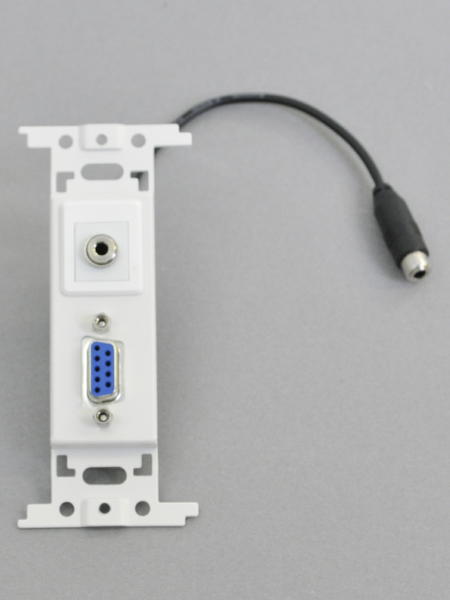

取付枠一体型 コンセントモジュール D-sub9ピン中継端子（メス-メス） と 3.5㎜ステレオミニ端子メスのスナップインケーブル　各1口付き

取付枠一体型 コンセントモジュール D-sub9ピン中継端子（メス-メス） と 3.5㎜ステレオミニ端子メスのスナップインケーブル　各1口付き
モジュール枠図面   コネクタ部図面(3.5㎜オーディオ)   RoHS適合書
ベゼル図面   コネクタ部図面(D-sub9ピン)   取付方法

●取付枠を使わなくても市販のフェースプレートに直接取り付けることが可能な取付枠一体型のコンセントモジュールです。
●専用のモジュール枠にD-sub9ピン　メスのコネクタを備えベゼルを介しスナップインケーブルのSICC-35MFTF-ST-200を組み込んだ商品です。

　
CMW-9FF35M
　

●東芝製のWIDE-iや神保製のNKシリーズのフェースプレートに取り付けることができます。パナソニック製のフルカラーにも取り付けることができます。

CMW-9FF35Mの組合せ例
　　　　　　　　　　　　　　　　　　　　　　
東芝WIDE-i取付例神保NK取付例Panasonicフルカラー取付例


●2連や3連のフェースプレートに取り付けることも可能です。

　　　　
東芝WIDE-i(WDG5416WW)の取付例（写真は代表モデルです。）
　　　　　　
※2連3連のプレートに神保製配線器具を混在して取り付ける場合は、神保製配線器具の左側にしか当社製品は取り付けることができませんのでご注意ください。

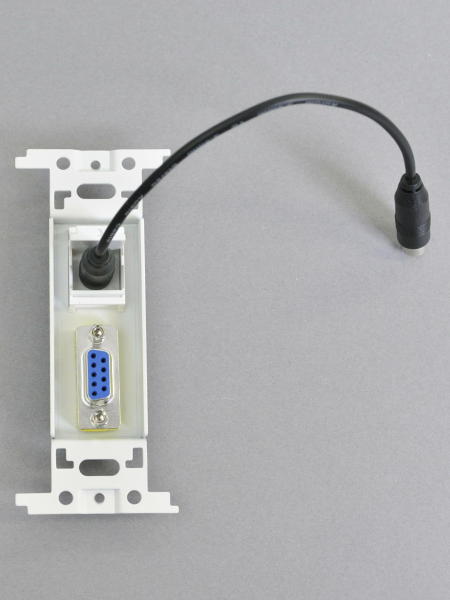

●裏面は9ピンのメスのコネクタととなっており、3.5㎜端子はメスコネクタを持ったケーブルを引き出しております。
　　　　　　　
　　　　　　
CMW-9FF35M裏面ケーブルの先端


●RoHS指令適合品 ⇒⇒適合判定基準はこちら


【適合フェースプレートと取付枠】　
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
下記は代表例として一連のフェースプレートを掲載しておりますが、2連3連のフェースプレートでも取付可能です。
●パナソニック社
WN6003W（フルカラーフェースプレート）
WN6003SW（フルカラーフェースプレート）
●東芝社
WDG5413(WW)（WIDE-iフェースプレート）
NDG5413(WW)（E'sフェースプレート）
●神保電器社
WJD-3（J-WIDE2ピースコンセントWJDフェースプレート）
HBP-3U（ニューマイルドビーフェースプレート）
NKP-3UF PW（ニューマイルドビーフェースプレート）

WJE-3（J-WIDEコンセントWJEフェースプレート）

コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)


【ご注意】
◆PanasonicのアドバンスプレートおよびSO-STYLEプレートは形状が異なる（フェースプレートの取付穴の寸法が違う）ため、取り付けることができません。
アドバンスプレート（WTL7003）の図面はこちら。プレートねじ取付ピッチが違います。当該モジュールのプレートねじピッチは101㎜です。
アドバンスプレートおよびSO-STYLEプレートをご使用の方はBTK-9FF35Mをご利用ください。

BTK-9FF35M
◆Panasonic製のコスモのフェースプレートには対応しておりません。コスモのフェースプレートに取り付けると、当コンセントモジュール部分が下の写真のように沈み込んでしまいます。
　　　　　　　　　　　　　　　　
コスモプレートの取付例WIDE-iプレートの取付例※事例写真は代表モデルです。
コスモをご使用の方はBTK-9FF35Mをご利用ください。
BTK-9FF35M
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。


型番 タイプまたは長さ 単価 数量 カート
CMW-9FF35MD-sub9ピン　メス-メス
3.5㎜スナップインケーブル		¥ 2,750
(税込み ¥ 3,025)
まとめ買い見積依頼（50本以上）
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
