コンセントチップケーブル コンセント側：USB3.0-Aメス横型白色／壁内側：USB3.0-Aメスコネクタの90°アングル方向ケーブル20cm引き出し 【USB3.0対応、ストレート結線】
 |
|
【特長】
●AタイプのUSBコネクタ（メス）より90°アングル方向にUSB-Aコネクタ（メス）付きのケーブルを引き出したコンセントチップ型の中継ケーブルです。
●USB3.0に対応しています。
●本製品の内部結線は、同一ピンどうしの全線ストレート結線です。
●ケーブル長は200mmです（ただし電線部のみ、コネクタ長さは含まず）。
●この商品はスナップイン中継ケーブルの【FW-406-USB3-AAF-20CM】をガイドチップの【SY-NWT-KV-WH】に組み込んだセット商品です。
＜構成部品の写真＞
FW-406-USB3-AAF-20CM
SY-NWT-KV-WH
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。
 |  |
|||
| SY-N-3への取付例 | SY-N10-3への取付例 |
 |  |  |  |

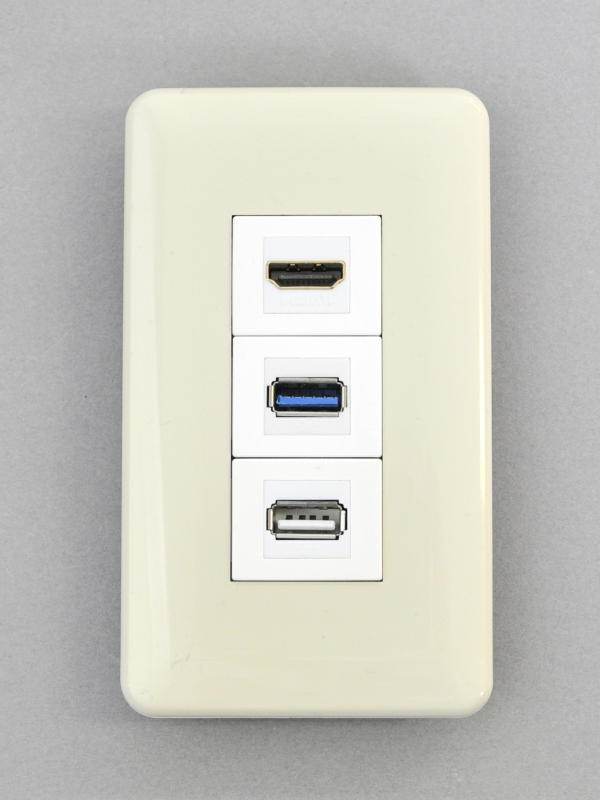

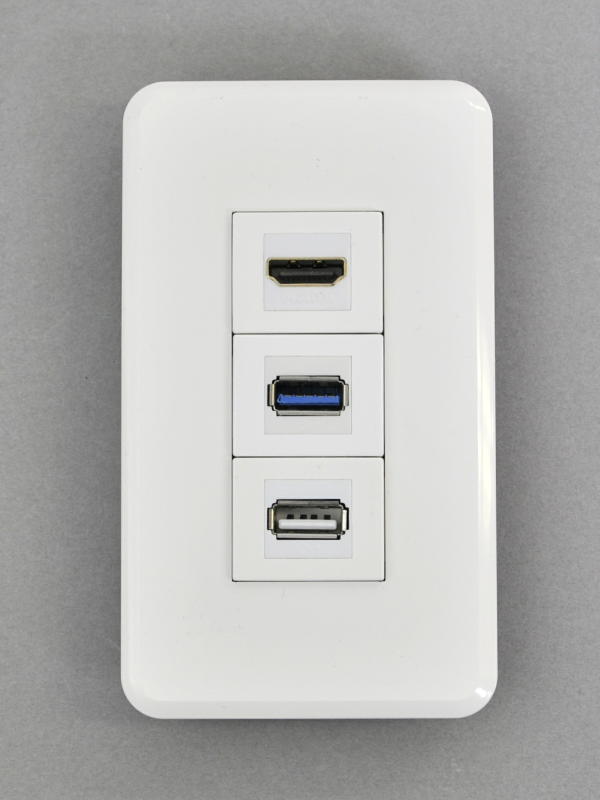

| パナソニックコスモ取付例 | パナソニックフルカラー (W色)取付例 | パナソニックフルカラー (SW色)取付例 | 東芝WIDE-i取付例 |
 |  |

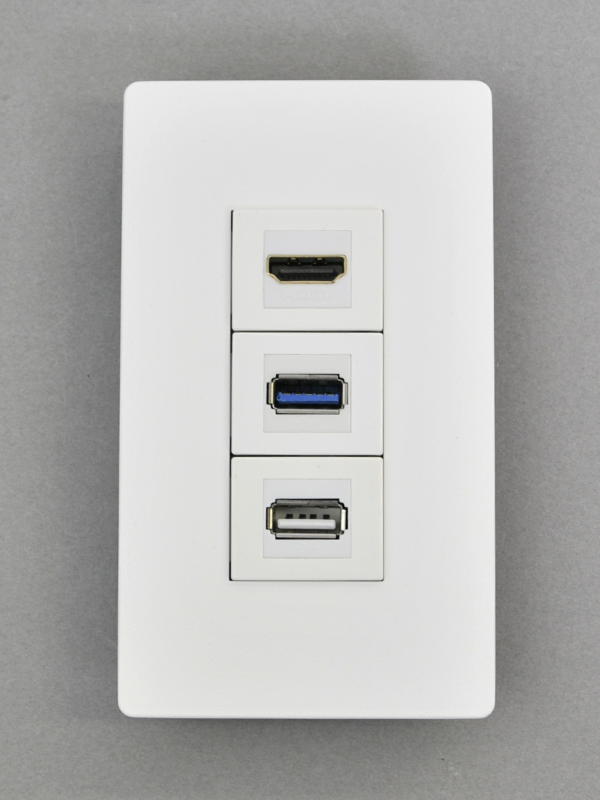

| パナソニック アドバンス取付例 | パナソニック SO-STYLE取付例 |
●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やWCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH）に取り付けることで使用することが可能です。
 |  |  |

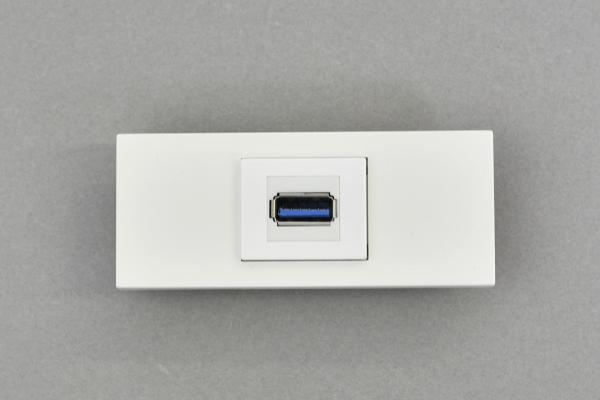

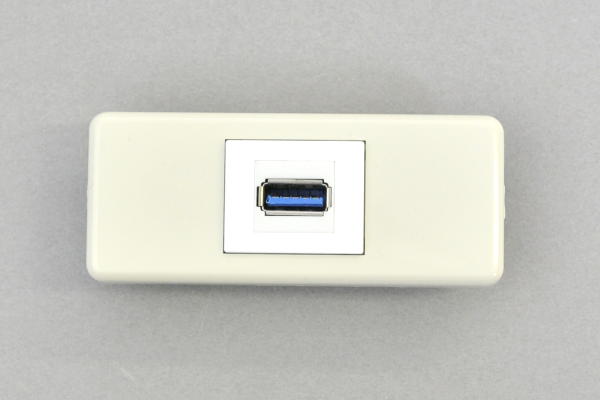

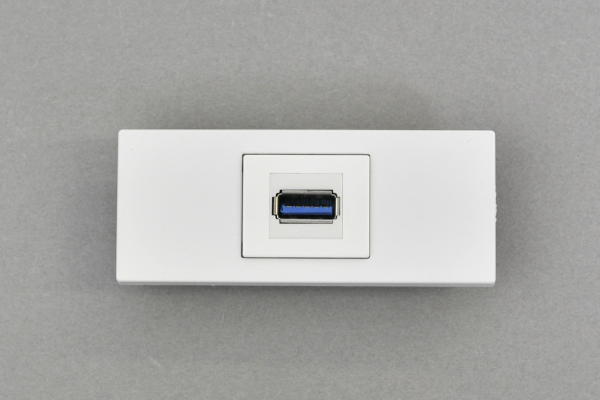

| パナソニックモダンプレート 取付例 | パナソニックSプレート 取付例 | 神保電器NKプレート 取付例 |
スナップイン中継ケーブルのみをご希望の方は、こちらのFW-406-USB3-AAF-20CMの商品ページよりご購入ください。
ガイドチップのみをご希望の方は、こちらのSY-NWT-KV-WHの商品ページよりご購入ください。
【FW-406-USB3-AAF-20CMについて】
●AタイプのUSBコネクタ（メス）より90°アングル方向にUSB-Aコネクタ（メス）付きのケーブルを引き出したスナップイン中継ケーブルです。
●USB3.0に対応しています。
●ケーブル長は200mmです（ただし電線部のみ、コネクタ長さは含まず）。
●その他の仕様詳細はこちらをご参照ください。
【SY-NWT-KV-WHについて】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
●その他の仕様詳細はこちらをご参照ください。
【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型）
コンセント取付ガイドチップ専用フェースプレート（角丸型）
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。
▼USB3.0ケーブル 両側Aオス（9pin）【同一ピン全線ストレート結線タイプ】
【ご注意】
◆当ケーブルを使用したUSB3.0規格通信での機器間の最大伝送距離は「３メートルまで」です。
なおパネルマウント（壁表面）側コネクタからケーブルを延長した場合は、延長後の最大距離が3メートル以内でなければ正常に通信できない、または所定の速度で通信できないことがあります。
◆片側にUSB3.0両側Aオスのケーブルを使って延長する場合には、必ずストレート結線のケーブルをご使用ください。クロス結線のケーブルを使用すると正常に信号の伝送ができません。
当社にてストレート結線のケーブル(型番:USB3-AMAM-ST-1/2)を販売しております。
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリなどの進入を防ぐ防塵機構は有しておりません。また防塵カバーなどの別部品もご用意しておりませんので、予めご了承ください。
◆よって、当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリなどが進入して接触不良になる場合があります。ケーブルを接続しない端子は、端子面に防塵テープを貼るなどの防塵対策を行ってください。
