AVコンセントとは？

コンセントチップ（スナップインセット品）　コンセント側：USB（Aコネクタ　メス）／壁内側：USB（Aコネクタ　メス）　縦型　黒　【SIM-USBA-BK-KHの後継品】

コンセントチップ（スナップインセット品）　コンセント側：USB（Aコネクタ　メス）／壁内側：USB（Aコネクタ　メス）　縦型　黒　【SIM-USBA-BK-KHの後継品】
210USB06N2BK図面(pdf)   RoHS適合書
SY-NWT-KH-BK図面(pdf)   取付方法

この商品は【210USB06N2BK】と【SY-NWT-KH-BK】のセット商品です。

SIM-USBA-BK-KHの後継品となります。


【構成部品の写真】
210USB06N2BK
SY-NWT-KH-BK

●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。

　　　　　　　　　　　　　　
SY-N-3BKへの取付例SY-N10-3BKへの取付例
　また、市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。
パナソニックフルカラー
(新金属2)取付例
　　
　パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
パナソニック
SO-STYLE取付例
●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やWCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH）に取り付けることで使用することが可能です。
　　　　　　　　　　
　　　

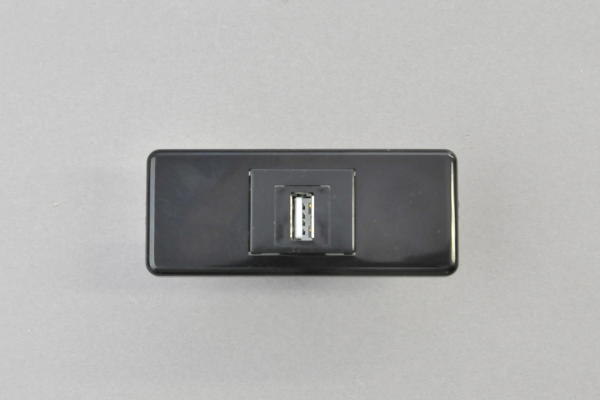

パナソニックモダンプレート

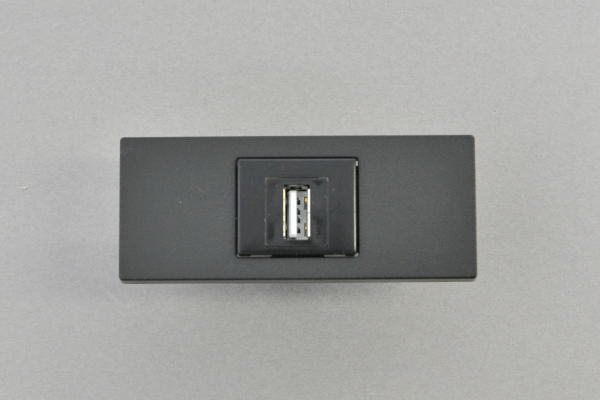

取付例		パナソニックSプレート
取付例
　
●RoHS指令適合品 　⇒⇒適合判定基準は、こちらをご覧ください。


スナップイン中継コネクタのみが必要な方は210USB06N2BKの商品ページにてご購入ください。
ガイドチップのみが必要な方はSY-NWT-KH-BKの商品ページにてご購入ください。


【210USB06N2BK】
●パソコンの周辺機器接続等に使われる、AタイプのUSBコネクタ用のスナップイン中継コネクタです。
●USB2.0に対応しています。
●コネクタ形状は、メス－メスの中継アダプタ型です（背面写真はこちら)。
●AVコンセント（ブランク型）に直接取り付けて、自由な入出力ポート配置のAVコンセントを設計することができます（取付例（その１）、取付例（その２）、取付例（その３））。
●また、19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です（パッチパネル取付例）。　さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル（板物）への取り付けも可能です。
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●壁内配線には、Aコネクタ オスのUSBケーブルが接続できます。
●従来のタイプからモールドタイプに変更したためホコリの侵入を防ぎ、意匠もすっきりします(写真はこちら)。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【SY-NWT-KH-BK】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●また、市販のパナソニックのコンセントプレート（フルカラーやコスモなど）へも、パナソニックの取付枠（WN3700やWN3710やWTF3710Kなど）に取り付けることで使用することが可能です。
※パナソニック社以外でもJIS C8375で規格化された取付枠に取付が可能です(詳細はこちら)。
※パナソニックの新シリーズ・アドバンスにも取付枠WTL3710Kに取り付けることで可能です。
●パナソニック社や神保電器社の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やBS-1PH,BS-2PH）に取り付けることで使用することが可能です(取付例)。
●スナップイン中継コネクタの取り付け方向が【縦方向】となる保持具です。


【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型、黒色）
コンセント取付ガイドチップ専用フェースプレート（角丸型、黒色）

　　　　　　　　
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
CC-USBA-BK-KHUSB2.0-A、黒、タテ型
セット品		¥ 850
(税込み ¥ 935)
まとめ買い見積依頼（50本以上）
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
