コンセントチップ(スナップインセット品) コンセント側:USB3.0-TypeAメス/壁内側:USB3.0-TypeAメス 【USB3.0対応】クロス結線タイプ 横型 白
|
【特長】
●この商品はスナップイン中継コネクタの【210USB05N2WH】をガイドチップの【SY-NWT-KV-WH】に組み込んだセット商品です。
<構成部品の写真>
210USB05N2WH
SY-NWT-KV-WH
●本製品の内部結線はクロス結線です(5番と8番ピン、およびと6番と9番ピンがクロスしています)。 本製品に接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらをご参照ください。
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。
SY-N-3への取付例 | SY-N10-3への取付例 |
パナソニックコスモ取付例 | パナソニックフルカラー (W色)取付例 | パナソニックフルカラー (SW色)取付例 | 東芝WIDE-i取付例 | パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
パナソニック アドバンス取付例 | パナソニック SO-STYLE取付例 |
●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠(WCN3701,WCN3702,WCN3703やWCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH)に取り付けることで使用することが可能です。

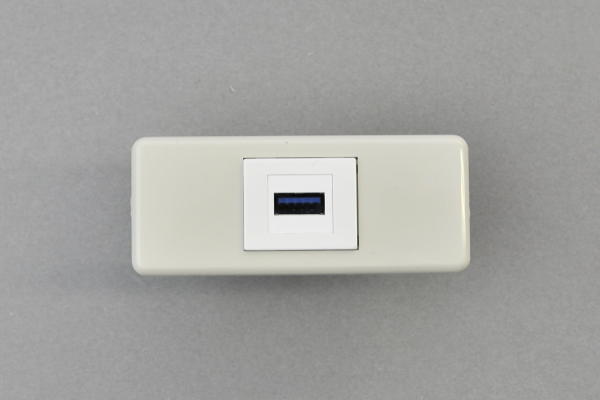

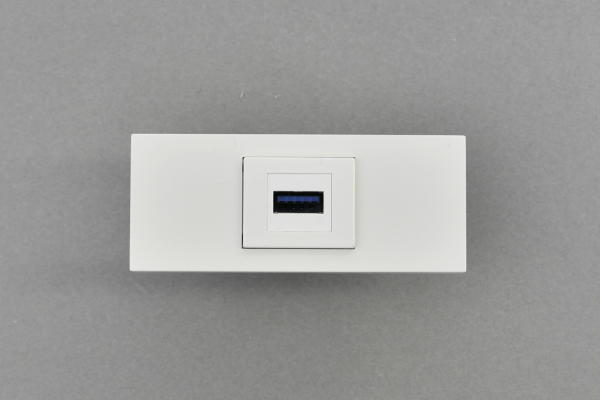

パナソニックモダンプレート 取付例 | パナソニックSプレート 取付例 | 神保電器NKプレート 取付例 |
スナップイン中継コネクタのみをご希望の方は、こちらの210USB05N2WHの商品ページよりご購入ください。
ガイドチップのみをご希望の方は、こちらのSY-NWT-KV-WHの商品ページよりご購入ください。
【210USB05N2WHについて】
●スマートフォンやパソコンの周辺機器接続等に使われる、Type-AコネクタのUSBコネクタ用のスナップイン中継コネクタです。
●アダプタ内の結線タイプはクロスとなっておりますのでご注意ください。
●USB3.0に対応しています。
●コネクタ形状は、メス-メスの中継アダプタ型です。
●その他の仕様詳細はこちらをご参照ください。
【SY-NWT-KV-WHについて】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
●その他の仕様詳細はこちらをご参照ください。
【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート(角型)
コンセント取付ガイドチップ専用フェースプレート(角丸型)
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。
【ご注意】
◆本製品は接続するケーブルによってはUSB3.0規格での通信ができない場合があります。接続するケーブル種類によるUSB3.0通信の可否の詳細はこちらの一覧をご参照ください。
◆ご注文数量が50個以上となる場合の納期は、概ね3~4営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
