AVコンセントとは？

コンセントチップ（スナップインセット品）　【10Gbps伝送対応】、PoE++対応、　コンセント側：RJ-45（CAT6A UTP）メス／壁内側：RJ-45（CAT6A UTP）水平方向圧接タイプ　横型　白

コンセントチップ（スナップインセット品）　【10Gbps伝送対応】、PoE++対応、　コンセント側：RJ-45（CAT6A UTP）メス／壁内側：RJ-45（CAT6A UTP）水平方向圧接タイプ　横型　白
3013AKHA6AWH図面   RoHS適合書
SY-NWT-KH-WH図面   取付方法

【特長】
●RJ-45のUTPタイプの端子のコンセントチップです。
●10G BASE(10Gbps)対応のカテゴリ6A（伝送周波数帯域幅500MHｚ/10GBASE－T）通信に対応した中継アダプタです。
●IEEE802.3bt(PoE++)に対応しています。ネットワークの給電力を強化した規格で各専門的な機器やビデオ会議など消費電力の高いデバイスにも対応できます。
●製品に対し、水平方向に圧接するタイプです。

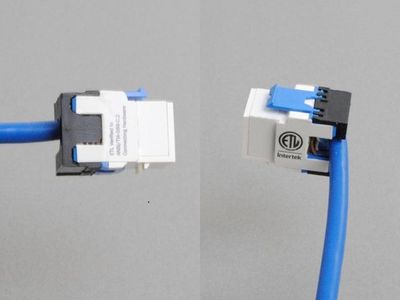

●ツイストペアケーブルの引き出し方向がストレートとアングル方向の両方となるタイプです（こちらの写真をご参照ください）。
●圧接配線部を保護するカバーが付属します。
●壁内配線側には、カテゴリ6A対応のUTPツイストペアケーブルを圧接して接続します。
●接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22～26の芯線の電線です。その他の太さの芯線の電線は接続を保証できませんのでご注意ください。
●ケーブルの圧接作業には、簡易型圧接工具TS-318が必要です。ケーブルの圧接方法はこちらをご参照ください。
●この商品はスナップイン中継コネクタの【3013AKHA6AWH】をガイドチップの【SY-NWT-KH-WH】に組み込んだセット商品です。
　＜構成部品の写真＞
　　3013AKHA6AWH
　　SY-NWT-KH-WH
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズへの取り付けることができます。

　　　　　　　　　　　　　　　　
SY-N-3への取付例SY-N10-3への取付例
　また、市販のパナソニックや東芝ライテックや神保電器のコンセントプレートにも、使用するメーカーの取付枠に取付けることで可能です。(詳細はこちら)。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
パナソニックコスモ取付例パナソニックフルカラー
(W色)取付例		パナソニックフルカラー
(SW色)取付例		東芝WIDE-i取付例
　パナソニックの新シリーズ・アドバンスやSO-STYLEにも取付枠WTL3710Kに取り付けることで可能です。
　　　　　　　　　　　
パナソニック
アドバンス取付例		パナソニック
SO-STYLE取付例
　
●パナソニックや神保電器の家具用のコンセントプレートへも、同様に取付枠（WCN3701,WCN3702,WCN3703やWCN3721,WCN3722,WCN3723やBS-1PH,BS-2PH）に取り付けることで使用することが可能です。
　　　　　　　　　　　　　　　　

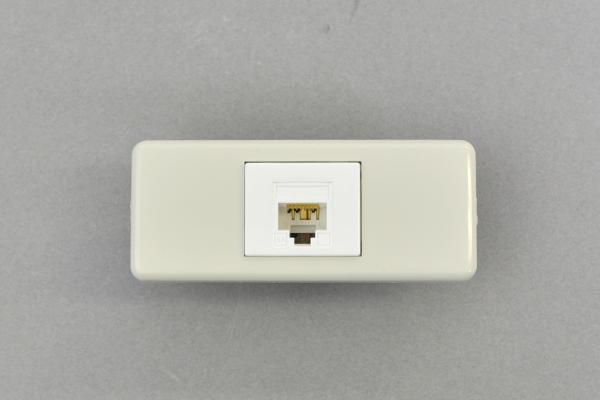

パナソニックモダンプレート

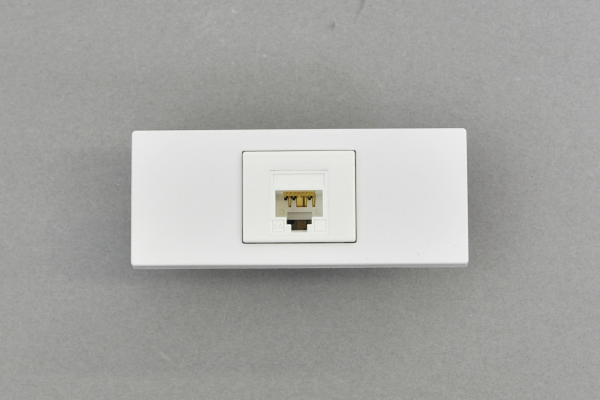

取付例		パナソニックSプレート

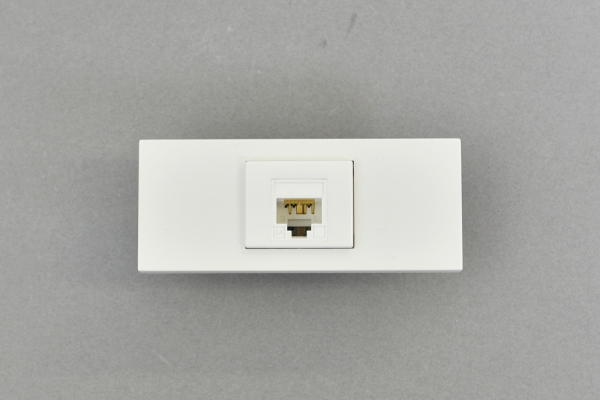

取付例		神保電器NKプレート
取付例
●RoHS指令適合品 ⇒⇒適合判定基準はこちら


スナップイン中継コネクタのみをご希望の方は、こちらの3013AKHA6AWHの商品ページよりご購入ください。
ガイドチップのみをご希望の方は、こちらのSY-NWT-KH-WHの商品ページよりご購入ください。


【3013AKHA6AWHについて】
●カテゴリ6AまでのLANケーブルを接続するスナップイン中継コネクタです。
●10G BASE(10Gbps)対応のカテゴリ6A（伝送周波数帯域幅500MHｚ/10GBASE－T）通信に対応した中継アダプタです。
●製品に対し、水平方向に圧接するタイプです。
●その他の仕様詳細はこちらをご参照ください。

【SY-NWT-KH-WHについて】
●弊社のコンセント取付ガイドチップ専用フェースプレートのSY-N-XシリーズやSY-N10-Xシリーズに、弊社のスナップイン中継コネクタやスナップイン中継ケーブルを取り付ける際に使用する保持具です。
●スナップイン中継コネクタの取り付け方向が【横方向】となる保持具です。
●その他の仕様詳細はこちらをご参照ください。


【関連商品】
▼こちらのスナップイン中継コネクタやこちらのガイドチップを個別にお選びいただきお客様にて組み合わせれば、他のスタイルのコンセントチップも自由に構成できます。
▼HDMIやVGAなど、映像系や音声系のコンセントチップはこちらに掲載しております。
▼当社が販売している下記のコンセントフェースプレートに直接取り付けることができます。
コンセント取付ガイドチップ専用フェースプレート（角型）
コンセント取付ガイドチップ専用フェースプレート（角丸型）
コンセント取付ガイドチップ専用フェースプレートへの取付方法はこちら。※取付製品は代表例で本製品とは異なります。


【ご注意】
◆ご注文数量が50個以上となる場合の納期は、概ね３～４営業日後の出荷となりますので、予めご了承ください。
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。

型番 タイプまたは長さ 単価 数量 カート
CC-C6A-PD-WH-KHRJ-45（CAT6A UTP）、白、
ヨコ型、圧接タイプ、
組立セット品		¥ 940
(税込み ¥ 1,034)
まとめ買い見積依頼（50本以上）
■数量50本以上はディスカウント価格になります。「まとめ買い見積依頼」で値引き価格をお尋ねください。
営業時間中であれば、30分～1時間ほどでお見積りを回答いたします。
