絶縁コンセント取付枠用 コンセントモジュール XLR 4ピン メス 背面ハンダ型 1口（ノイトリックコネクタ付き）
 |
|
●市販の絶縁取付枠を介して市販のフェースプレートに取り付けることが可能なコンセントモジュールです。
 |  |

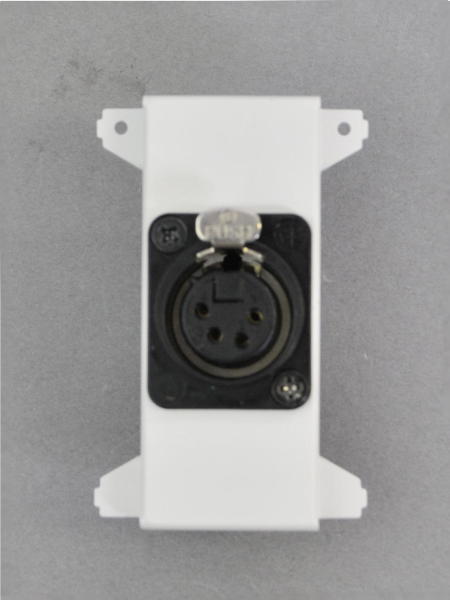

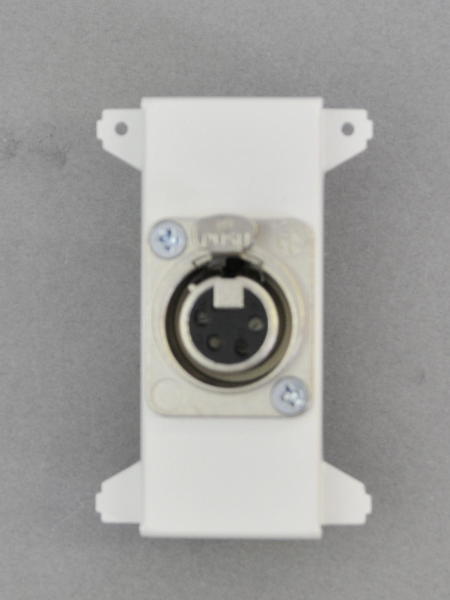

| ※写真のコンセントモジュールは代表モデルです。 | 絶縁取付枠とコンセントモジュールの取付例です。 (写真は代表例) |
 |  |
| BTK-NC4FD-W | BTK-NC4FD-B |
ノイトリック製品の詳細はこちらをご覧ください。
●この商品にフェースプレートを取り付けるには、フェースプレートに適した絶縁取付枠（型番：WTF3710K,WN3710,WTL3710Kなど)が必要です（絶縁取付枠への取付方法はこちら）。フェースプレートに適した絶縁取付枠をご用意ください。当社ではWTF3710K、WN3710、WTL3710Kを販売しております。ぜひご利用ください。また、東芝WIDE-i絶縁取付枠のNDG4302も販売しております。こちらもぜひご利用ください。
 |  |  |  |
| WTF3710K(コスモ) | WN3710(フルカラー) | NDG4302(WIDE-i) | BS-K(NK(P)) |
●パナソニック製のコスモやフルカラーのフェースプレートに取り付けることができます。東芝製のWIDE-iや神保製のNKのフェースプレートにも取り付けることができます（下記の【適合フェースプレートと取付枠】を参照）。

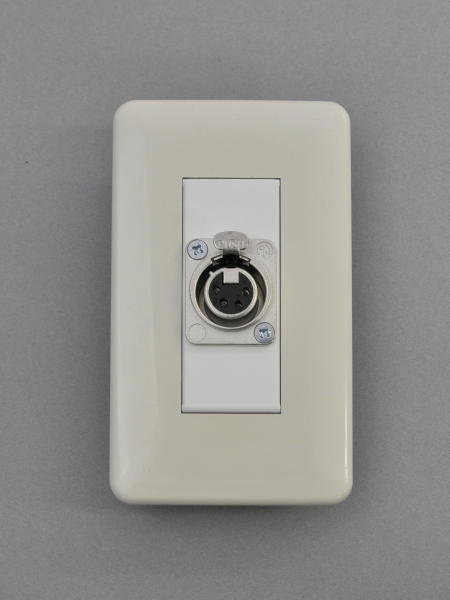

BTK-NC4FD-Wの取付例
 |  |  |  |

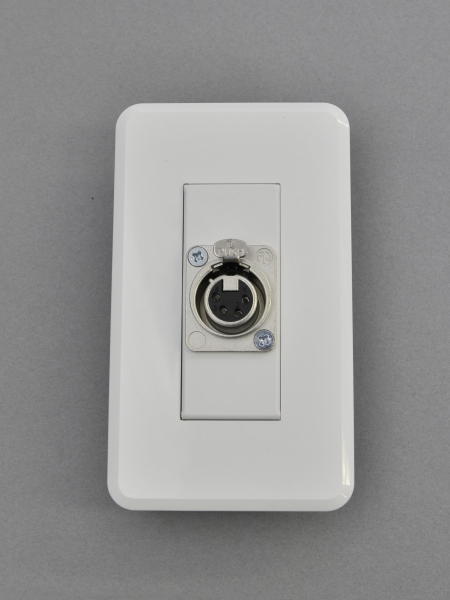

| Panasonicコスモ取付例 | Panasonicフルカラー取付例 | 東芝WIDE-i取付例 | 神保NK取付例 |

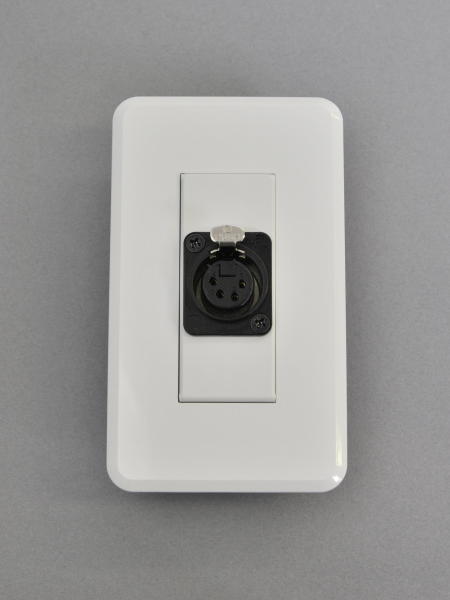

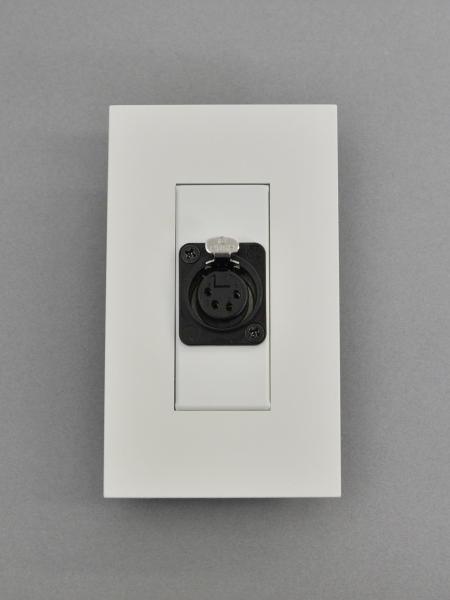

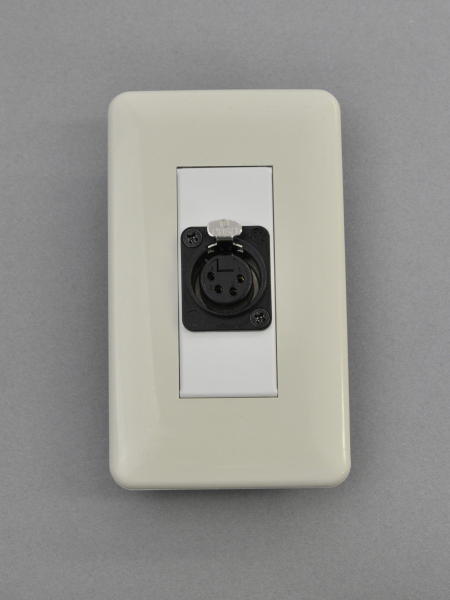

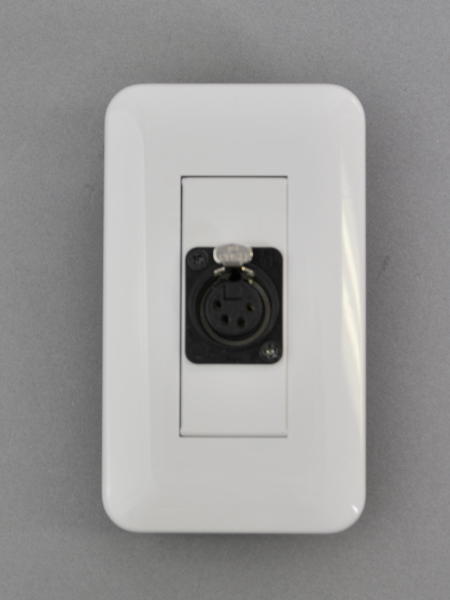

BTK-NC4FD-Bの取付例
 |  |  |  |
| Panasonicコスモ取付例 | Panasonicフルカラー取付例 | 東芝WIDE-i取付例 | 神保NK取付例 |
 |
| WTL3710K(アドバンス・SO-STYLE共用) |

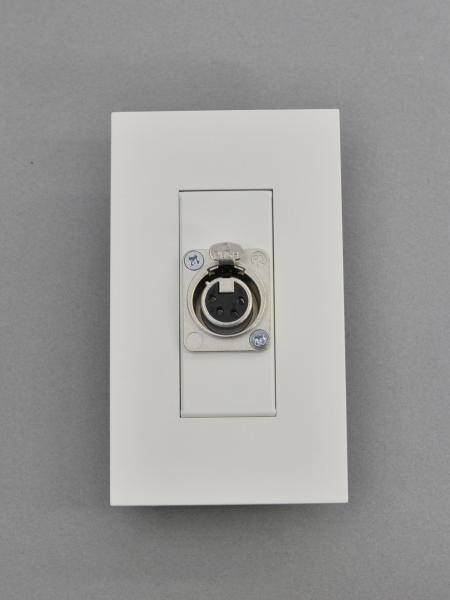

BTK-NC4FD-Wの取付例
 |  |

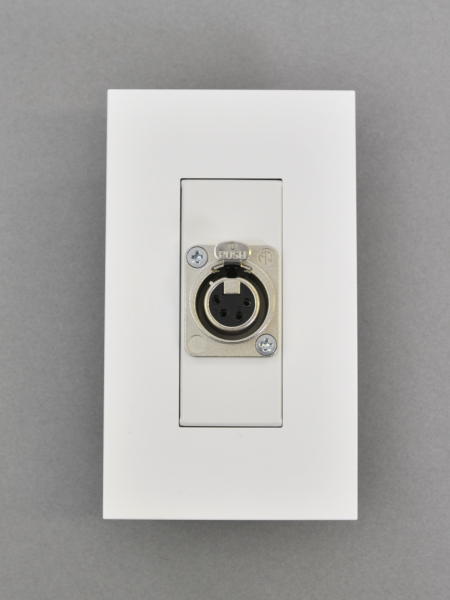

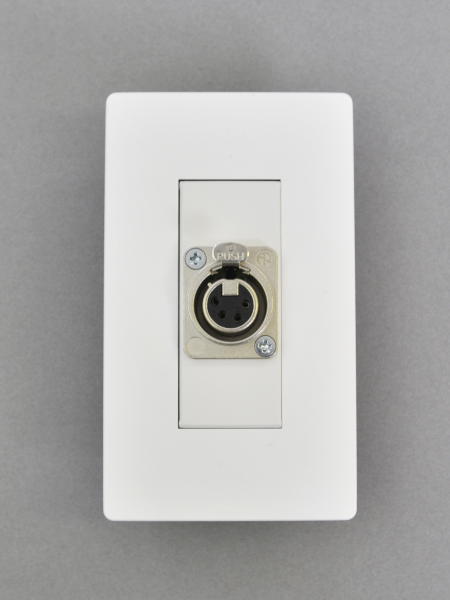

| Panasonicアドバンス取付例 | PanasonicSO-STYLE取付例 |

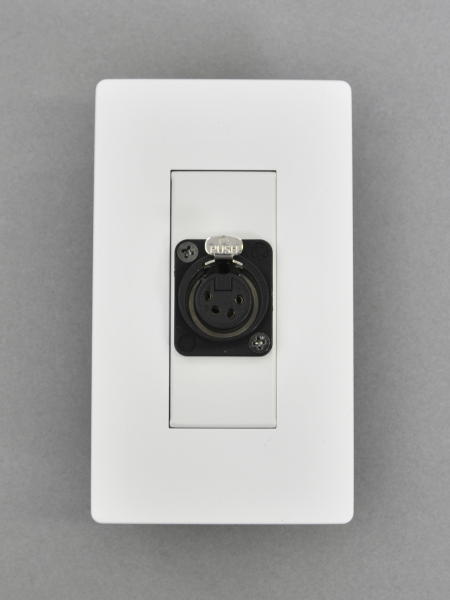

BTK-NC4FD-Bの取付例
 |  |
| Panasonicアドバンス取付例 | PanasonicSO-STYLE取付例 |
●2連や3連のフェースプレートに取り付けることも可能です（下記の【適合フェースプレートと取付枠】を参照）。
 |
| 東芝WIDE-i(WDG5416WW)の取付例（写真は代表モデルです。） |

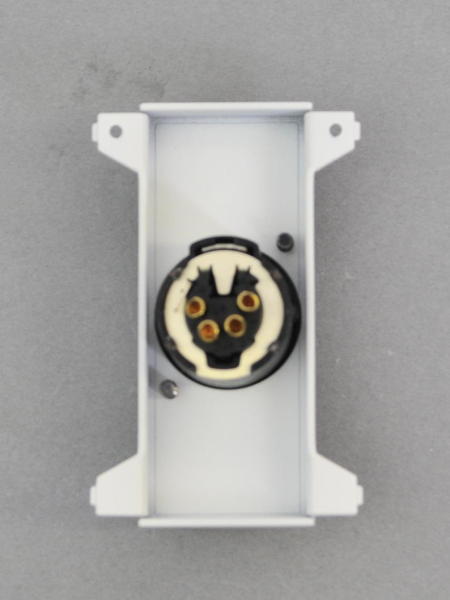

●裏面ははんだ付接続が必要です。
 |  |
| BTK-NC4FD-W | BTK-NC4FD-B |
●さらに、この商品を壁面に取り付けるには、こちらの【はさみ金具】を介して取り付けることとなります（施工方法はこちら）。別途ご用意（またはご注文）をお願いいたします。
●パナソニック製コスモ絶縁取付枠（WTF3710K）をあらかじめセットした商品もご用意しております。
コスモフェースプレートWTF7003は別途ご用意（またはご注文）をお願いいたします。
 |  |

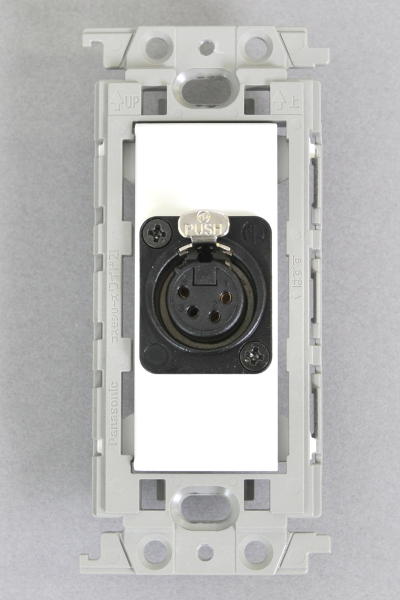

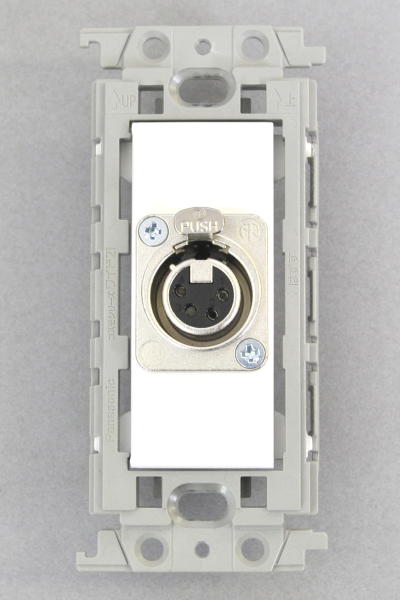

| 【コスモ絶縁取付枠付】 | 【コスモ絶縁取付枠付】 |
| ≪BTK-NC4FD-W-K≫ | ≪BTK-NC4FD-B-K≫ |
●パナソニック製アドバンス・SO-STYLE絶縁取付枠（WTL3710K）をあらかじめセットした商品もご用意しております。
アドバンスフェースプレートWTL7003WKまたは、SO-STYLEフェースプレートWNS6003Wは別途ご用意（またはご注文）をお願いいたします。アドバンスとSO-STYLEの絶縁取付枠は共用です。どちらのフェースプレートも取付けが可能です。
 |  |

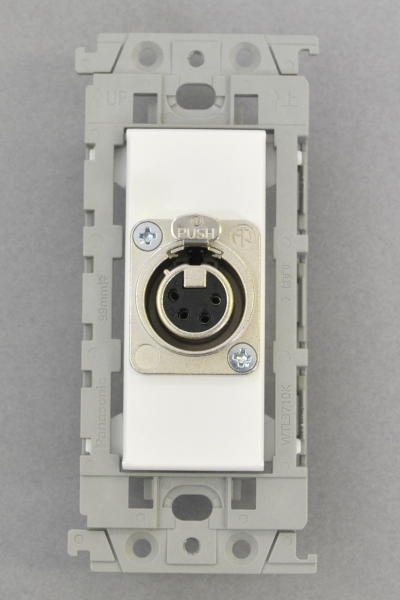

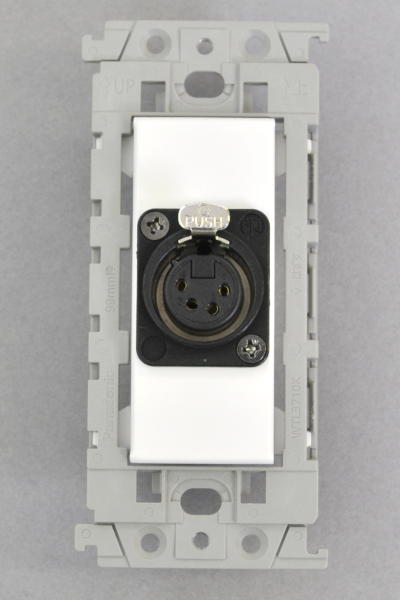

| 【アドバンス絶縁取付枠付】 | 【アドバンス絶縁取付枠付】 |
| ≪BTK-NC4FD-W-SA≫ | ≪BTK-NC4FD-B-SA≫ |
●RoHS指令適合品 ⇒⇒適合判定基準はこちら
【適合フェースプレートと取付枠】
下記のリンクのある商品は当社取り扱いのある商品です。リンクのない商品は取り扱いはございません。ご了承ください。
●パナソニック社
WTF7003W（コスモフェースプレート）
WTF7006W（コスモフェースプレート）
WTF8003W（コスモフェースプレート）
WTF8006W（コスモフェースプレート）
WTF3710K（コスモ絶縁取付枠）
WN6003W（フルカラーフェースプレート）
WN6006W（フルカラーフェースプレート）
WN6003SW（フルカラーフェースプレート）
WN6006SW（フルカラーフェースプレート）
WN3710（フルカラー絶縁取付枠）
WTL7003WK（アドバンスフェースプレート）
WTL7006WK（アドバンスフェースプレート）
WTL3710K（アドバンス絶縁取付枠）
WNS6003W（SO-STYLEフェースプレート）
WNS6006W（SO-STYLEフェースプレート）
WTL3710K（SO-STYLE絶縁取付枠）
●東芝社
WDG5413(WW)（WIDE-iフェースプレート）
WDG5416(WW)（WIDE-iフェースプレート）
WDG5419(WW)（WIDE-iフェースプレート）
NDG5413(WW)（E'sフェースプレート）
NDG4302（WIDE-i、E's絶縁取付枠）
●神保電器社
WJD-3（J-WIDE2ピースコンセントWJDフェースプレート）
WJD-33（J-WIDE2ピースコンセントWJDフェースプレート）
HBP-3U（ニューマイルドビーフェースプレート）
HBP-3U-2（ニューマイルドビーフェースプレート）
NKP-3UF PW（ニューマイルドビーフェースプレート）
NKP-3UF-2 PW（ニューマイルドビーフェースプレート）
BS-K（J-WIDE2ピースコンセント、ニューマイルドビー絶縁取付枠）
WJE-3（J-WIDEコンセントWJEフェースプレート）
WJE-33（J-WIDEコンセントWJEフェースプレート）
WJK-1（J-WIDEコンセント用絶縁取付枠）
コンセントモジュールのカラーバリエーションは白色のみになります。フェースプレートとの組み合わせの際には、メーカーにより白色の色味は変わりますのでご注意ください。(各社の組み合せ例はこちら)
【ご注意】
◆特注製作は対応不可の商品です。
◆接続するケーブルの要求仕様に従った配線施工をしてください。特に、壁面内は狭いため接続するケーブルが要求する最小曲げ半径未満での配線は、断線など接続部の破損を生じる場合がありますので、十分にご注意ください。
◆壁内配線の施工を行う前に、目的とする信号伝送が正常に行われることを事前に確認してください。壁内への配線は一旦施工を行うと容易に修正ができなくなることがあります。したがって壁内への配線や通線を行う前に、AVコンセントや中継ケーブルを機器に接続して信号伝送が正常に行えることを事前に確認してから壁内への施工を実施してください。特に5メートルを超える長距離配線では、接続する機器との相性などにより目的とする性能が発揮できない場合がありますので、特に配線施工前の動作確認をお奨めいたします。なお一旦施工された商品は初期不良の保証の対象外となりますので予めご了承ください。
◆映像や音声信号および高周波のデータ通信は、外来ノイズの影響を受けやすい場合があります。本商品には特別なノイズ対策は施しておりませんので、ケーブルを壁内に配線する際にはノイズ発生源（例えばファンモーターの電源線など）とは離して（隔離して）配線することをお奨めいたします。
