パネルマウントベゼル ： スナップイン中継コネクタ専用ノイトリックスタイル取付具　【樹脂（ポリカーボネート）製】

図面   端子組込方法     パネルカット寸法   RoHS適合書

●スナップイン中継コネクタを所定（下記参照）のパネル板に取り付ける際にスナップイン中継コネクタを保持する専用のベゼル（保持具）です（取付可能なパネル仕様は下記をご参照ください）。
●外形寸法と取付寸法は、ノイトリック社製のコネクタに準拠した寸法ですので、ノイトリック社製のコネクタと並べて統一感のある取り付けが可能です。
　　　　　　

●スナップイン中継コネクタの取付事例
　　　　　　　　　　　　　　　　　　　　　　　　

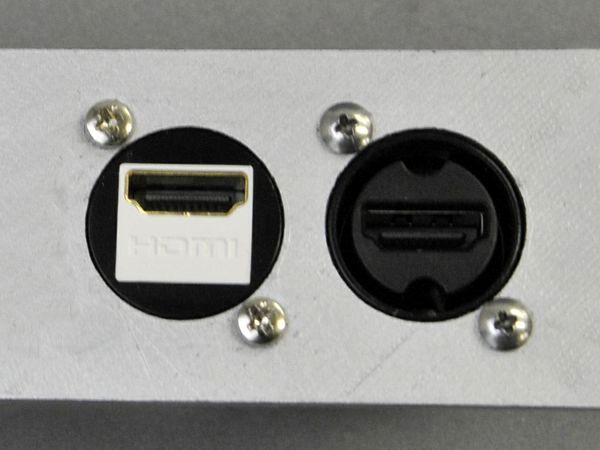

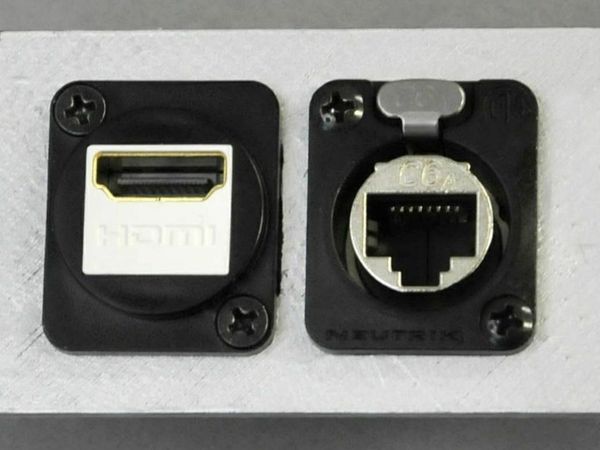

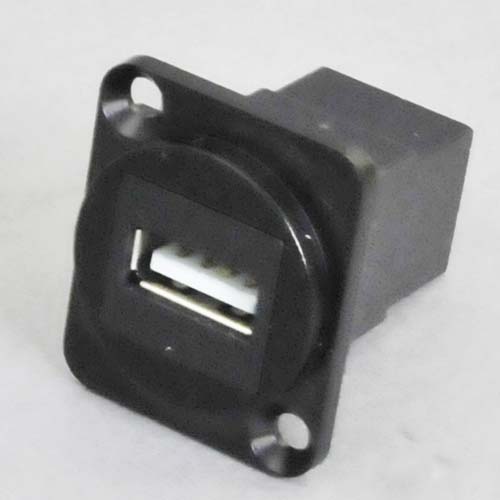

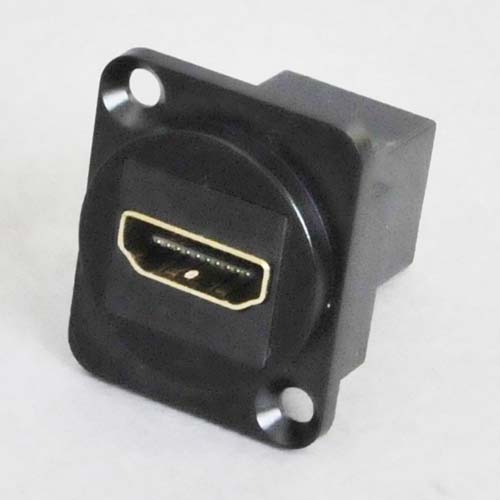

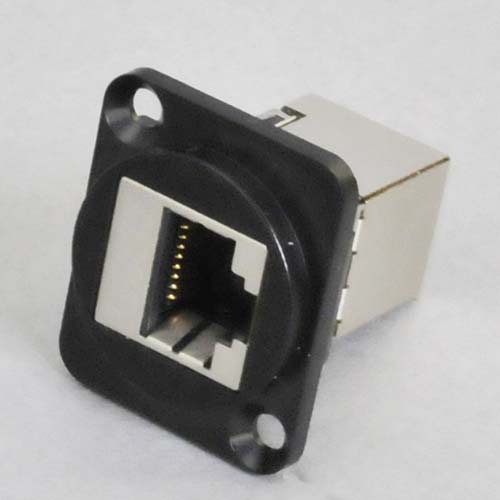

　　　　　　　　HDMI端子取り付け例　　　　　　　　RJ-45端子取り付け例　　　　　　　USB2.0端子取り付け例

　　　　　　　　　　　　　　　　

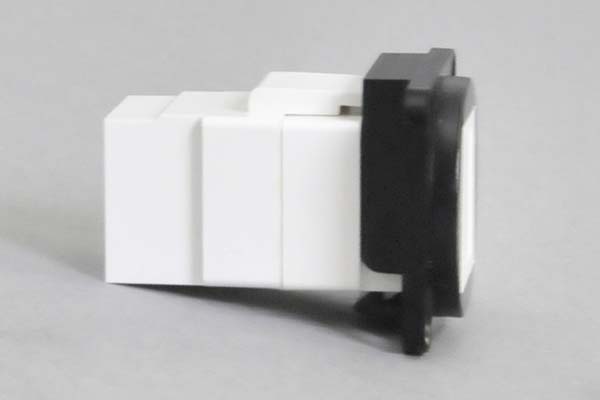

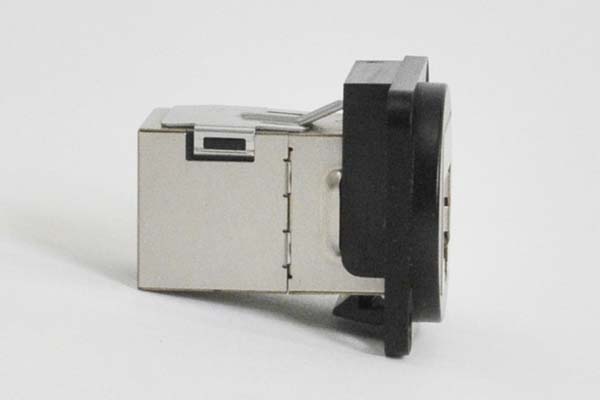

　　　　　樹脂外装スナップイン端子の取付例側面　　　　　金属外装スナップイン端子の取付例側面

●スナップイン中継コネクタの取付方法は、こちらの資料をご参照ください。

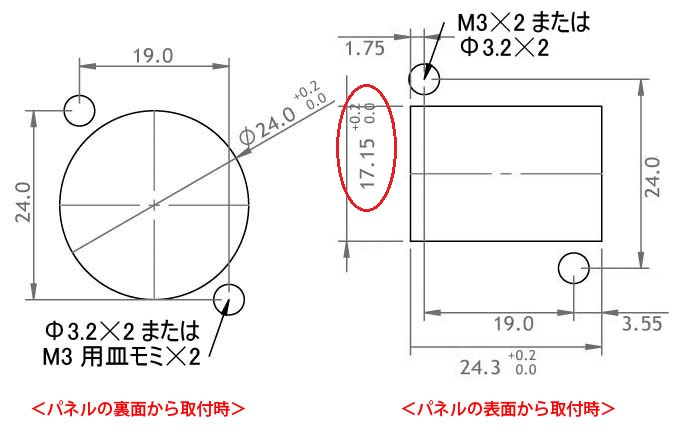

●パネルや壁面への取り付けは、M3サイズの皿小ネジ2本を使用します（取付ピッチやパネルカット寸法は右上リンクの図をご参照ください）。なおパネルへの取付方向によってパネルカット形状が異なりますのでご注意ください。 下記の左図はパネルの裏面方向から取付時、右図はパネルの表面方向から取付時のカット寸法です。

●パネルや壁面へはM3ネジで固定しますが、その際に便利な専用のナット板（型番：A-XLRPLATE）もご用意しております。この専用ナット板を使用すれば、M3ナットを別途ご用意する必要がありませんので大変便利です。
　　

●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【関連商品】
下記の関連商品も合わせてご検討ください。
◆パネルにM3ネジで固定する際にナットが不要になる便利な専用ナット板A-XLRPLATE
　　

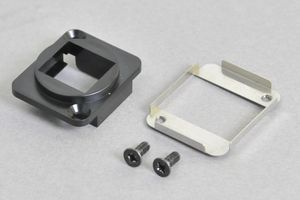

◆本ベゼルに、ナット板と黒色M3皿小ネジのセット品（型番：A-XLRPLATE-2M3）をセットした商品(型番：PBNS-WNPM3)も販売しております。
　　　　　　　　
◆スナップイン中継コネクタ
◆スナップイン中継ケーブル
◆ノイトリック社製パネルマウントコネクタ
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　1口
◆取付枠一体型 コンセントモジュール 【ブランク板】　ノイトリックスタイルコネクタ取付穴　2口

【ご注意】
※以下のスナップイン中継コネクタはパネル表面から取り付ける場合、本体幅が広いためにパネルカット寸法（17.15㎜）を通せず、取り付けることができません。本ベゼルのみを先に取付け、後にスナップインコネクタを嵌め込む必要があります。
　　　　　　　
●スナップインコネクタ　両側RJ-12メス筒型（6極6芯モジュラーコネクタ（メス）、6極4芯RJ-11も適合、カプラー）【FA-396-6-BK】
●スナップインコネクタ　RJ-12メス（6極6芯モジュラーコネクタ（メス）、6極4芯RJ-11も適合、圧接部ストレート）【SY-505-6C-WH】
●スナップインコネクタ　RCAコネクタ　メス（赤、白、黄）、背面端子台配線タイプ（本体色：黒色）【310RCAXX2STBK】
●スナップインコネクタ　USB2.0-Aメス端子、背面端子台配線タイプ、白【310USB1NWH】
●スナップインコネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型（LAN配線用、CAT6A対応、PoE対応、金属シールドタイプ）【3013ALKVAS6A】
●スナップインコネクタ、10Gbps通信対応、RJ-45メス工具不要ストレート方向配線型（LAN配線用、CAT6A対応、金属シールドタイプ）【SY-504S-10G】
●スナップインコネクタ、スナップインコネクタ、10Gbps通信対応、RJ-45メス（水平方向圧接タイプ、LAN配線用、CAT6A対応、PoE対応）【3013AKHA6AWH】
●スナップイン中継ケーブル、HDMI-Aメス-HDMI-Aメス ：ストレート方向ケーブル引き出しタイプ【SICC-HDMIFTF-ST-200】
●スナップイン中継ケーブル、USB3.1(TYPE-Cコネクタ)メス-USB3.1(TYPE-Cコネクタ)オス【FW-406-USB31-CM-X】
