スナップイン中継コネクタ、10Gbps通信対応、PoE++対応、RJ-45メス（垂直方向圧接タイプ、LAN配線用、CAT6A対応
 |
|
●カテゴリ6AまでのLANケーブルを接続するスナップイン中継コネクタです。
●10G BASE(10Gbps)対応のカテゴリ6A（伝送周波数帯域幅500MHｚ/10GBASE－T）通信に対応した中継アダプタです。
●IEEE802.3bt(PoE++)に対応しています。ネットワークの給電力を強化した規格で各専門的な機器やビデオ会議など消費電力の高いデバイスにも対応できます。

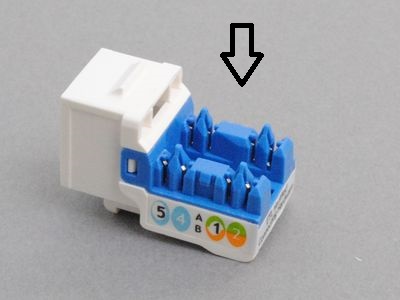

●製品に対し、垂直方向に圧接するタイプです。
●ツイストペアケーブルの引き出し方向がストレート方向とアングル方向の両方となるタイプです（こちらの写真をご参照ください）。

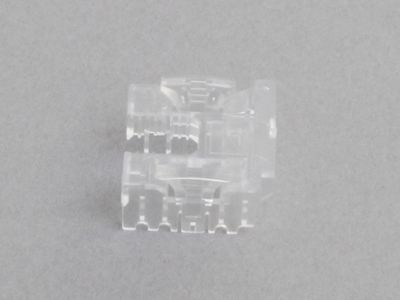

●圧接部を保護するカバーが付属します。
●壁内配線側には、カテゴリ6A対応のUTPツイストペアケーブルを圧接して接続します。
●接続可能な電線は、より線の場合は芯線太さがAWG24、単線の場合はAWG22～26の芯線の電線です。その他の太さの芯線の電線は接続を保証できませんのでご注意ください。
●ケーブルの圧接作業には、簡易型圧接工具TS-318が必要です。
●19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です（パッチパネル取付例）。 さらに、ベゼルを使用すれば専用パッチパネル以外のパネル（板物）への取り付けも可能です。
 |  |  |
| ≪パッチパネル取付例≫ | ≪スナップイン中継用ベゼル≫ | ≪ベゼル取付例≫ |
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●RoHS指令適合品⇒⇒適合判定基準はこちら
【モジュールの取付方法】
商品写真右横のリンクをご参照ください。
【ツイストペアケーブルの圧接方法】
スナップイン中継コネクタ RJ-45メス 圧接方法（簡易型工具使用）
【関連商品】
下記の関連商品も合わせてご検討ください。
◆壁面埋込コンセントプレート（フェースプレート） ※取付ガイドチップが必要です。
◆板金プレートやパネルへ取り付ける際に使用する保持具やガイドチップ
◆簡易型圧接工具
 |  |  |  |
 |  |  |
 |  |  |
【取付例】
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例
◆他社製家具用コンセントへの取付例（当社のガイドチップを使用）
※取付例写真で使用しているスナップイン中継コネクタは代表例です。
【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆当コネクタは、ホコリや湿気などの進入を防ぐ防塵機構は有しておりません。よって当該端子にケーブルを接続せずに端子面を空けたままで放置すると、ホコリや湿気などが進入して接触不良になる場合があります。ケーブルを接続しない端子には、こちらの防塵キャップを取り付けることをお奨めいたします。
◆弊社ではスナップイン端子を直接パネル板などへ取り付けることは推奨しておりません。スナップイン端子を直接パネル板などへ取り付ける場合は、下記のベゼル（型番：3013BUS12WH/3013BUS12BK）を介して取り付けていただくことを推奨しております。
|
ベゼルの取付可能なパネルの仕様条件は、下記の通りです。 ・板厚＝1.4mm～1.5mm （塗装を施している場合は塗装後の厚さです） ・取付穴開口形状＝タテ24.1mm×ヨコ16.8mmの角穴 （塗装を施している場合は塗装後の開口寸法です） |
