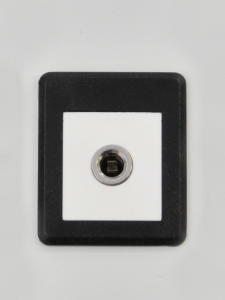

スナップイン中継コネクタ　両側3.5mmステレオミニソケット端子、背面アングル方向配線引き出しタイプ、白

図面(pdf)   RoHS適合書     取付方法   取付方法(他社製品へ)

●音声信号の伝送に一般的に使われている3.5mmステレオミニ端子のスナップイン中継コネクタです。
●背面側が９０°アングル方向へケーブルを引き出して配線するタイプのアダプタですので、背面が狭い場所での利用に最適です。使用するガイドチップの種類によって、ケーブル引き出し方向を上下左右の４方向の選択が可能です（下記参照）。
●タテ型のガイドチップのSY-NWT-KH-WHやSY-NWT-KH-BKに取り付ければ、下記のように上方向または下方向にケーブルを引き出せます。
　　　　　　　　　　　　　　　　　　　　　
●ヨコ型のガイドチップのSY-NWT-KV-WHやSY-NWT-KV-BKに取り付ければ、下記のように左方向または右方向にケーブルを引き出せます。
　　　　　　　　　　　　　　　　　　　　　
●壁内配線には、3.5mmステレオミニプラグのオーディオケーブルが接続できます。
●19インチラック用パッチパネルに取り付けることができますので、19インチラックを利用した集合配線を構築する際にも大変便利です（パッチパネル取付例）。　さらに、ベゼルを使用すれば19インチラック用パッチパネル以外のパネル（板物）への取り付けも可能です。
　　　　　　　　　　
　　　　　　　　　　　　　　　≪パッチパネル取付例≫　　　　　　　　　　　≪スナップイン中継用ベゼル≫　　　≪ベゼル取付例≫
●ガイドチップを用いて他社製のコンセントプレートに取り付けることが可能です(詳細はこちら)。
●また、ガイドチップを用いて他社製の家具用コンセントに取り付けることが可能です(取付例)。
●RoHS指令適合品 ⇒⇒適合判定基準はこちら

【スナップイン中継コネクタの取付方法】
商品写真右横のリンクをご参照ください。

【関連商品】
下記の関連商品も合わせてご検討ください。
◆壁面埋込コンセントプレート（フェースプレート）　※取付ガイドチップが必要です。
◆スナップインコネクタをパネル板に取り付けるための各種のパネルマウント用ベゼルもご用意しております。
　　　　　　　　　　　　　　　　　　　　
◆取付枠一体型 コンセントモジュール 【ブランク板】スナップイン用（取付穴1口用、取付穴2口用、Dsub取付穴付き取付穴1口用)
　　　　　　　　　　　　
◆19インチラック用パッチパネル

【取付例】
◆専用フェースプレート（角型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆専用フェースプレート（角丸型）への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆パナソニック製WN6009への取付例（当社のガイドチップ（ヨコ取付）を使用）
◆19インチラックマウント用パッチパネルへの取付例
◆他社製家具用コンセントへの取付例（当社のガイドチップを使用）
※取付例写真で使用しているスナップイン中継コネクタは代表例です。

【ご注意】
◆当該コネクタはコンセント本体やアクセサリー部品などへの装着方法や手順に固有の方法がありますので、上記に掲載の『取付方法』を十分にご確認いただいた上で装着作業を行ってください。また装着には相当量の力を要する場合がありますので、コンセント本体やアクセサリー部品などに当該コネクタを装着する際には手袋など指先を保護する保護具を使用して作業を行ってください。
◆弊社ではスナップイン端子を直接パネル板などへ取り付けることは推奨しておりません。スナップイン端子を直接パネル板などへ取り付ける場合は、下記のベゼル（型番：3013BUS12WH/3013BUS12BK）を介して取り付けていただくことを推奨しております。

ベゼルの取付可能なパネルの仕様条件は、下記の通りです。 　　・板厚＝1.4mm～1.5mm　（塗装を施している場合は塗装後の厚さです） 　　・取付穴開口形状＝タテ24.1mm×ヨコ16.8mmの角穴　（塗装を施している場合は塗装後の開口寸法です）
